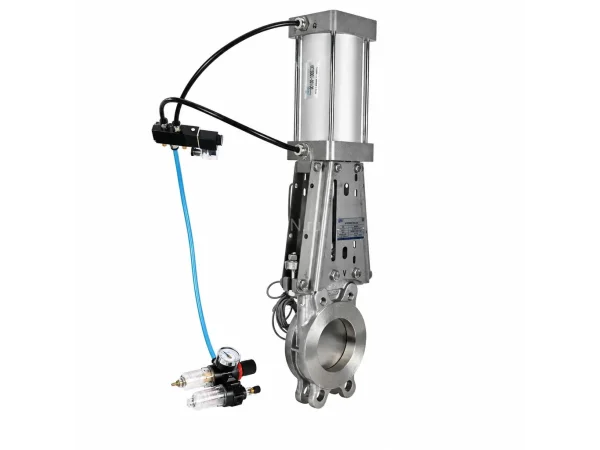

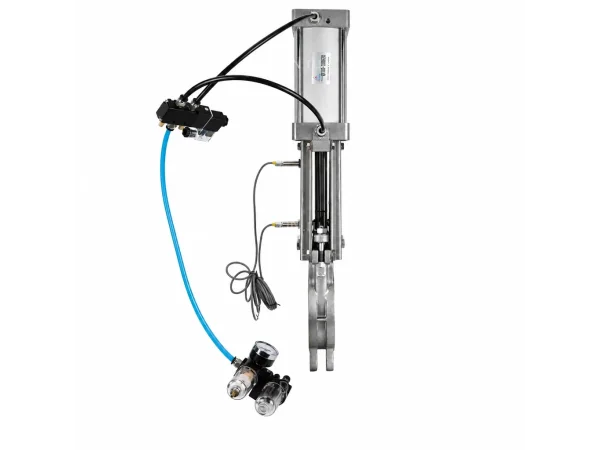

Задвижка шиберная DN.ru Ду65 PN16 WENZ межфланцевая, шток - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - EPDM, с пн.приводом, пн.распред 4V210-08 DC24V, индук.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR3131E-2W-Fb-2P)
Задвижка шиберная DN.ru Ду65 Ру16 WENZ межфланцевая, шток - выдвижной, корпус - нерж.сталь 304, шибер - нерж.сталь 304, уплотнение - EPDM, с пн.приводом, пн.распред 4V210-08 DC24V, индук.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR3131E-2W-Fb-2P).
Варианты по DN / ДУ
Характеристики
| Артикул | D040-10844 |
|---|---|
| DN | 65 |
| PN | 10-16 |
| Тип присоединения | Межфланцевый |
| Тип управления | пневмопривод |
| Материал корпуса | Нержавеющая сталь AISI 304 |
| Запорный орган | Нержавеющая сталь AISI 304 |
| Уплотнение | EPDM |
| Температура | до 5 °C |
| Среда | сжатый воздух |
| Строительная длина | 48 мм |
| Вес | 0.395 кг |
Технические характеристики
| Страна производитель | Россия |
|---|---|
| Тип задвижки | Шиберная |
| Серия | GVKR |
| Температура рабочей среды, max | 110 ℃ |
| Напряжение питания | 24В постоянный ток |
| Направление потока | Двустороннего действия |
| Тип пневмопривода | двойного действия |
| Наличие пневмораспределителя | есть |
| Модель пневмораспределителя | 4V210-08 DC24V |
| Питание пневмораспределителя | 24 DC |
| Наличие концевых выключателей | есть |
| Наличие блока подготовки воздуха | есть |
| Рабочее давление максимальное Pp | 16 бар |
| Материал запорного органа | Нержавеющая сталь AISI/SS 304/08Х18Н10 |
| Присоединение | межфланцевое |
| Температура рабочей среды минимальная | от -30 °C |
| Температура рабочей среды максимальная | до 110 °C |
| Тип запорного органа | шиберный |
| Тип затвора | однодисковый |
| Управление | С пневмоприводом |
| Класс герметичности | A |
| Климатическое исполнение | У5 |
| Наличие телескопического штока | нет |
| Наличие колонки управления | нет |
| Частота срабатывания пневмораспределителя | 8 |
| Рабочая среда пневмораспределителя | очищенный воздух (тонкость очистки 40 мкм) |
| Применение | водоснабжение, промышленность |
| Цвет | Синий |
| Срок службы | 10 лет |
| Гарантия | 12 мес. |
| Модель пневмоцилиндра | SC 100x85 |
| Тип действия | двойного действия |
| Класс загрязненности | 6 по ГОСТ 17433-80 |
| Рабочий диапазон давления | от 1 до 9 бар |
| Максимально допустимое давление | 13,5 бар |
| Диапазон рабочих температур | от -5 до +70 °С |
| Диаметр поршня | 100 мм |
| Ход штока | 85 мм |
| Полезная площадь поршня (при выдвижении / при втягивании) | 78,5 / 71,5 см² |
| Конструкция | цилиндрическая |
| Испытательное давление (проверка прочности корпуса. Не для эксплуатации!) | 15 бар |
| Рабочее давление | 8 бар |
| Вид пневмораспределителя | 5/2 пятилинейный, двухпозиционный |
| Рабочая среда очищенный | воздух (тонкость очистки 40 мкм) |
| Эффективная площадь сечения | 16 мм2 (Cv = 0,89) |
| Температура эксплуатации | от -20 до +70 °C |
| Максимальная частота срабатывания | 8 циклов в секунду |
| Ручное дублирование | есть |
| Степень защиты | IP67 |
| Размеры выхлопных портов (сброс в атмосферу) | 2 - G1/4” |
| Размер портов отвода воздуха (в пневмопривод) | 2 - G1/8” |
| Размер порта подвода воздуха (в пневмораспределитель) | G1/8” |
| Время отклика | 0,05 сек |
| Мощность катушки | 4,8 Вт |
| Средний ресурс | 10 000 000 циклов |
| Модель | AFC2000 |
| Тип датчика | индукционный |
| Ток | 400 мА |
| Состояние выхода | нормально разомкнутый |
| Дистанция срабатывания | 4 мм |
| Индикация срабатывания | есть |
| Максимальное давление | 10 бар |
| Регулируемый диапазон давления | от 0.5 до 9 бар |
| Давление разрушения | 15 бар |
| Подсоединение воздуха | 1/4" |
| Рабочая температура | от -5 до +60 ⁰C |
| Размер фильтруемых частиц | 40 мкм |
| Вязкость масла | ISO VG 32 |
Контактирующие детали
| body | Нержавеющая сталь AISI 304 |
|---|---|
| disc | Нержавеющая сталь AISI/SS 304/08Х18Н10 |
| seat | EPDM |
Описание
Задвижка шиберная DN.ru Ду65 PN16 WENZ межфланцевая, шток - выдвижной, корпус - нерж.сталь 304, шибер - нерж.сталь 304, уплотнение - EPDM, с пн.приводом, пн.распред 4V210-08 DC24V, индук.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR3131E-2W-Fb-2P)
Рабочие среды: сжатый воздух.
Рабочие среды: сжатый воздух.
