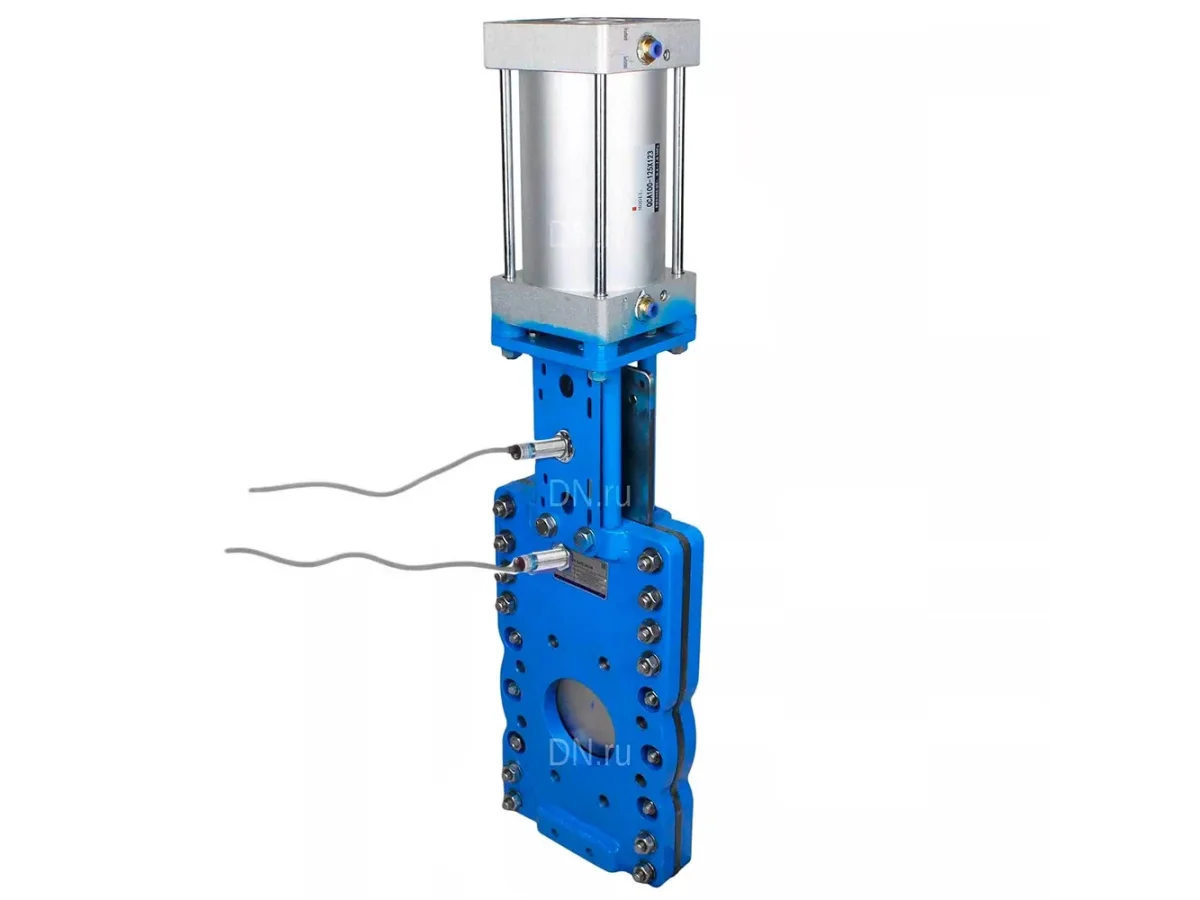

Задвижка шиберная со сквозным ножом DN.ru Ду200 PN10 межфланцевая, корпус - углеродистая сталь WCB, шибер - нержавеющая сталь 304, уплотнение - NBR, с пневмоприводом и индукционными датчиками LJ12A3-4-J/EZ 220В (GVKRT3431N-2W-Fb-2P)
Задвижка шиберная со сквозным ножом DN.ru Ду200 Ру10 межфланцевая, корпус - углеродистая сталь WCB, шибер - нержавеющая сталь 304, уплотнение - NBR, с пневмоприводом и индукционными датчиками LJ12A3-4-J/EZ 220В (GVKRT3431N-2W-Fb-2P). Характеристики,
Варианты по DN / ДУ
Характеристики
| Артикул | D040-09263 |
|---|---|
| DN | 200 |
| PN | 10 |
| Тип присоединения | Межфланцевый |
| Тип управления | пневмопривод |
| Материал корпуса | Углеродистая сталь |
| Запорный орган | Нержавеющая сталь AISI 304 |
| Материал штока | Выдвижной |
| Уплотнение | NBR |
| Температура | до 100 °C |
| Среда | сжатый воздух |
| Вес | 50.5 кг |
Технические характеристики
| Страна производитель | Россия |
|---|---|
| Тип задвижки | Шиберная |
| Серия | GVKRT |
| Температура рабочей среды, max | 100 ℃ |
| Напряжение питания | 220В |
| Конструкция шпинделя | выдвижной |
| Направление потока | Двустороннего действия |
| Ручной дублер | нет |
| Наличие моментной муфты | нет |
| Тип пневмопривода | двойного действия |
| Наличие пневмораспределителя | нет |
| Питание пневмораспределителя | 220 AC |
| Наличие концевых выключателей | нет |
| Наличие блока подготовки воздуха | нет |
| Максимальное рабочее давление Рр | 10 бар |
| Диаметр номинальный DN | 200 мм |
| Применение | Горнодобывающая промышленность, Целлюлозно-бумажная промышленность |
| Климатическое исполнение | У5 |
| Температура рабочей среды | от -30°С до +100°С |
| Цвет | Синий |
| Присоединение | межфланцевое |
| Управление | С пневмоприводом |
| Класс герметичности | B |
| Тип запорного органа | шиберный |
| Наружный диаметр фланца | 340 мм |
| Межцентровое расстояние отверстий фланца | 295 мм |
| Диаметр соединительного выступа | 266 мм |
| Модель арматуры | GVKRT3431N-2W-Fb-2P |
| Наличие телескопического штока | нет |
| Наличие колонки управления | нет |
| Наличие ковера | нет |
| Наличие опорной плиты под ковер | нет |
| Наличие Т-образного ключа | нет |
| Гарантия | 12 мес. |
| Срок службы | 10 лет |
| Конструкция | двойного действия |
| Модель пневмоцилиндра | SC 200x220 |
| Класс загрязненности | 6 по ГОСТ 17433-80 |
| Демпфирование | регулируемое |
| Рабочий диапазон давления | 1-9 бар |
| Диапазон рабочих температур | от -5°С до +70°С |
| Давление воздуха | 10 бар |
| Тип действия | двойного действия |
Контактирующие детали
| body | Углеродистая сталь |
|---|---|
| disc | нержавеющая сталь 304 |
| seat | NBR |
| stem | выдвижной |
Описание
Задвижка шиберная со сквозным ножом DN.ru Ду200 PN10 межфланцевая, корпус - углеродистая сталь WCB, шибер - нержавеющая сталь 304, уплотнение - NBR, с пневмоприводом и индукционными датчиками LJ12A3-4-J/EZ 220В (GVKRT3431N-2W-Fb-2P)
Рабочие среды: сжатый воздух.
Рабочие среды: сжатый воздух.
