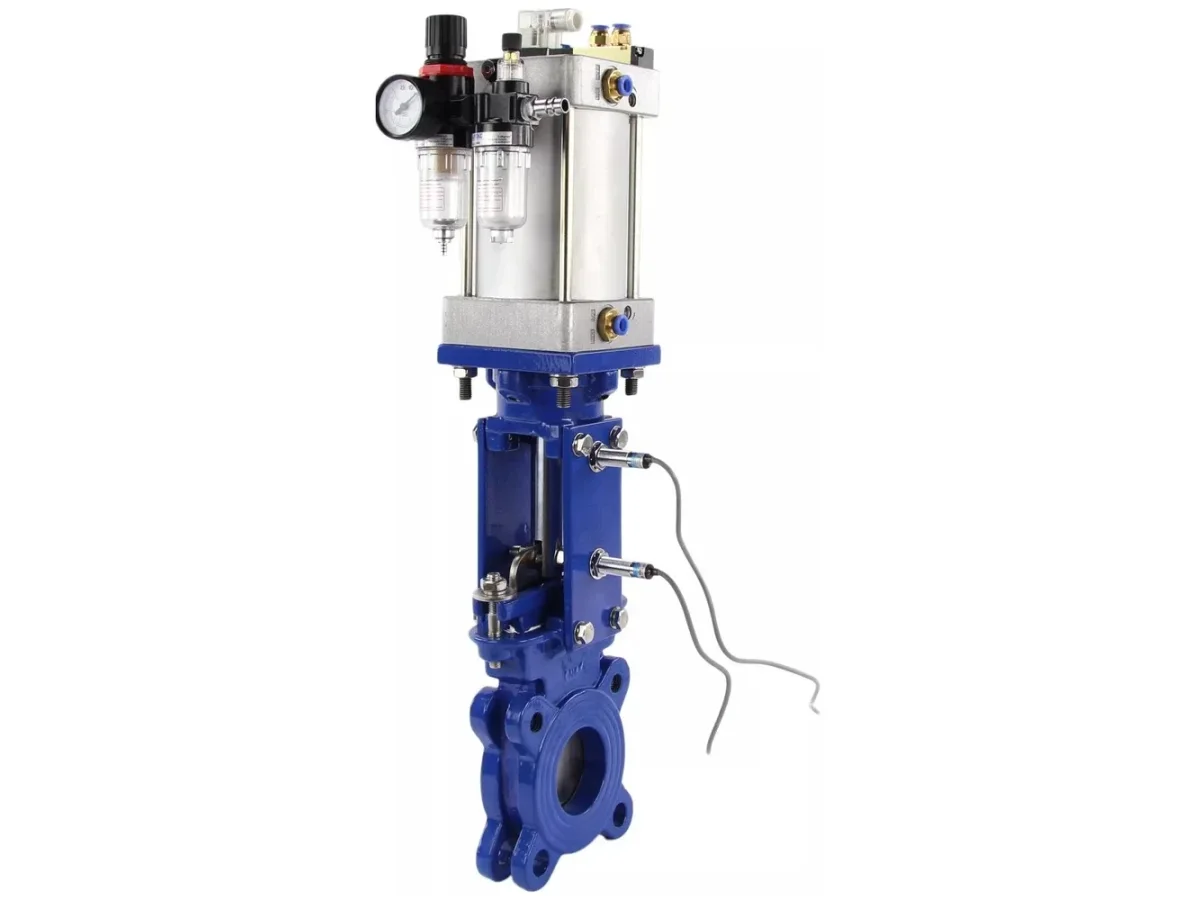

Задвижка шиберная DN.ru Ду300 PN10 WENZ межфланц, шток - выдвижной, корпус - сталь WCB, уплотнение - METAL, с пневмоприводом, пн/распределителем 4V210-08 AC220V и индукц.датчиками LJ12A3-4-J/EZ 220В и БПВ AFC2000 (GVKR3431M-1W-Fb-2P)
Задвижка шиберная DN.ru Ду300 Ру10 WENZ межфланц, шток - выдвижной, корпус - сталь WCB, уплотнение - METAL, с пневмоприводом, пн/распределителем 4V210-08 AC220V и индукц.датчиками LJ12A3-4-J/EZ 220В и БПВ AFC2000 (GVKR3431M-1W-Fb-2P). Характеристики,
Варианты по DN / ДУ
Характеристики
| Артикул | D040-08970 |
|---|---|
| DN | 300 |
| PN | 10 |
| Тип присоединения | Межфланцевый |
| Тип управления | пневмопривод |
| Материал корпуса | Углеродистая сталь |
| Уплотнение | Металл |
| Температура | до 260 °C |
| Среда | очищенный воздух (тонкость очистки 40 мкм) |
| Вес | 0.395 кг |
Технические характеристики
| Страна производитель | Россия |
|---|---|
| Тип задвижки | Шиберная |
| Серия | GVKR |
| Температура рабочей среды, max | 260 ℃ |
| Напряжение питания | 220В |
| Направление потока | одностороннего действия |
| Тип пневмопривода | двойного действия |
| Наличие пневмораспределителя | есть |
| Модель пневмораспределителя | 4V210-08 AC220V |
| Наличие концевых выключателей | нет |
| Взрывозащищенный корпус | нет |
| Максимальное рабочее давление Рр | 10 бар |
| Диаметр номинальный DN | 300 мм |
| Применение | водоснабжение, теплоснабжение, промышленность |
| Климатическое исполнение | У5 |
| Температура рабочей среды | от -30°С до +260°С |
| Цвет | Синий |
| Присоединение | межфланцевое |
| Управление | С пневмоприводом |
| Взрывозащита | нет |
| Класс герметичности | B |
| Тип запорного органа | шиберный |
| Наружный диаметр фланца | 445 мм |
| Межцентровое расстояние отверстий фланца | 400 мм |
| Диаметр соединительного выступа | 370 мм |
| Модель арматуры | GVKR3431M-1W-Fb-2P |
| Наличие телескопического штока | нет |
| Наличие колонки управления | нет |
| Гарантия | 12 мес. |
| Срок службы | 10 лет |
| Конструкция | золотникового типа |
| Модель пневмоцилиндра | SC 200x320 |
| Класс загрязненности | 6 по ГОСТ 17433-80 |
| Ход штока | 320 мм |
| Рабочий диапазон давления | 1-9 бар |
| Диапазон рабочих температур | от -5°С до +70°С |
| Испытательное давление (проверка прочности корпуса. Не для эксплуатации!) | 15 бар |
| Рабочее давление (рекомендуемый диапазон для нормальной работы) | 1.5 ÷ 1.8 бар |
| Вид пневмораспределителя | 5/2 пятилинейный, двухпозиционный |
| Эффективная площадь сечения | 16 мм2 |
| Температура эксплуатации | от -20°С до +70°С |
| Максимальная частота срабатывания | 8 цикл/сек |
| Ручное дублирование | есть |
| Степень защиты | IP65 |
| Соединение с пневмоприводом | через пневматические шланги |
| Крепление к поверхности | через сквозные отверстия в корпусе |
| Размеры выхлопных портов (сброс в атмосферу) | 2 - G1/4″ |
| Размер портов отвода воздуха (в пневмопривод) | 2 - G1/8″ |
| Размер порта подвода воздуха (в пневмораспределитель) | G1/8″ |
| Время отклика | 0.05 сек |
| Средний ресурс | 10 000 000 циклов |
| Рабочее давление | 8 бар |
| Регулируемый диапазон давления | 0.5 ÷ 9 бар |
| Подсоединение воздуха | 1/4″ |
| Размер фильтруемых частиц | 40 мкм |
| Давление воздуха | 10 бар |
| Тип действия | двойного действия |
Контактирующие детали
| body | Углеродистая сталь |
|---|---|
| seat | Металл |
Описание
Задвижка шиберная DN.ru Ду300 PN10 WENZ межфланц, шток - выдвижной, корпус - сталь WCB, уплотнение - METAL, с пневмоприводом, пн/распределителем 4V210-08 AC220V и индукц.датчиками LJ12A3-4-J/EZ 220В и БПВ AFC2000 (GVKR3431M-1W-Fb-2P)
Рабочие среды: очищенный воздух (тонкость очистки 40 мкм).
Рабочие среды: очищенный воздух (тонкость очистки 40 мкм).
