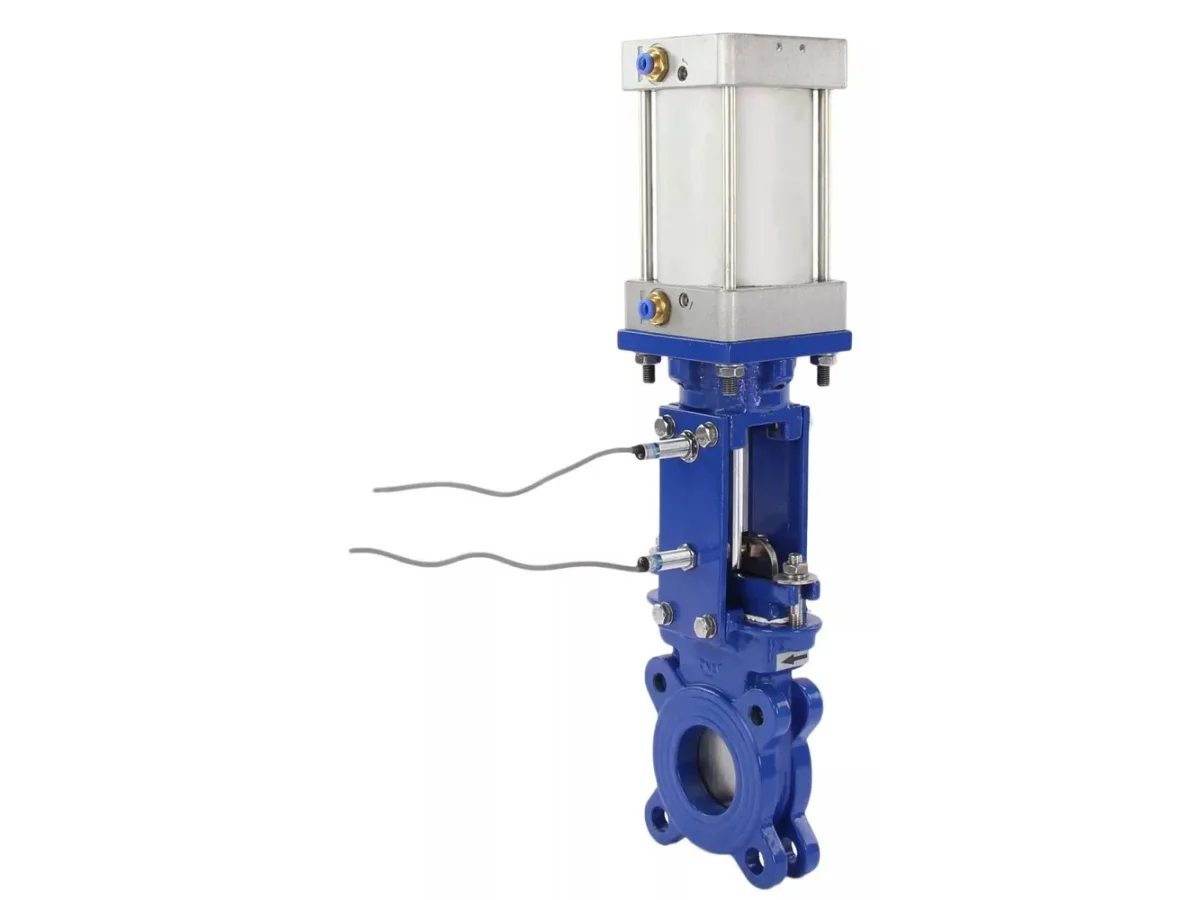

Задвижка шиберная DN.ru Ду400 PN10 WENZ межфланцевая, с выдвижным штоком, корпус - сталь WCB, уплотнение - METAL, с пневмоприводом и индукционными датчиками LJ12A3-4-J/EZ 220В (GVKR3431M-1W-Fb-2P)
Задвижка шиберная DN.ru Ду400 Ру10 WENZ межфланцевая, с выдвижным штоком, корпус - сталь WCB, уплотнение - METAL, с пневмоприводом и индукционными датчиками LJ12A3-4-J/EZ 220В (GVKR3431M-1W-Fb-2P). Характеристики, актуальная цена и подбор оборудовани
Варианты по DN / ДУ
Характеристики
| Артикул | D040-08950 |
|---|---|
| DN | 400 |
| PN | 10 |
| Тип присоединения | Межфланцевый |
| Тип управления | пневмопривод |
| Материал корпуса | Углеродистая сталь |
| Уплотнение | Металл |
| Температура | до 260 °C |
| Среда | сжатый воздух |
| Вес | 129 кг |
Технические характеристики
| Страна производитель | Россия |
|---|---|
| Тип задвижки | Шиберная |
| Серия | GVKR |
| Температура рабочей среды, max | 260 ℃ |
| Напряжение питания | 220В |
| Направление потока | одностороннего действия |
| Тип пневмопривода | двойного действия |
| Наличие пневмораспределителя | есть |
| Модель пневмораспределителя | 4V210-08 220В KUOIN |
| Наличие концевых выключателей | нет |
| Взрывозащищенный корпус | нет |
| Максимальное рабочее давление Рр | 10 бар |
| Диаметр номинальный DN | 400 мм |
| Применение | водоснабжение, теплоснабжение, промышленность |
| Климатическое исполнение | У5 |
| Температура рабочей среды | от -30°С до +260°С |
| Цвет | Синий |
| Присоединение | межфланцевое |
| Управление | С пневмоприводом |
| Взрывозащита | нет |
| Класс герметичности | B |
| Тип запорного органа | шиберный |
| Наружный диаметр фланца | 565 мм |
| Межцентровое расстояние отверстий фланца | 515 мм |
| Диаметр соединительного выступа | 480 мм |
| Модель арматуры | GVKR3431M-1W-Fb-2P |
| Наличие телескопического штока | нет |
| Наличие колонки управления | нет |
| Гарантия | 12 мес. |
| Срок службы | 10 лет |
| Конструкция | двойного действия |
| Модель пневмоцилиндра | SC 250x430 |
| Класс загрязненности | 6 по ГОСТ 17433-80 |
| Ход штока | 430 мм |
| Рабочий диапазон давления | 1-9 бар |
| Диапазон рабочих температур | от -5°С до +70°С |
| Давление воздуха | 10 бар |
| Тип действия | двойного действия |
Контактирующие детали
| body | Углеродистая сталь |
|---|---|
| seat | Металл |
Описание
Задвижка шиберная DN.ru Ду400 PN10 WENZ межфланцевая, с выдвижным штоком, корпус - сталь WCB, уплотнение - METAL, с пневмоприводом и индукционными датчиками LJ12A3-4-J/EZ 220В (GVKR3431M-1W-Fb-2P)
Рабочие среды: сжатый воздух.
Рабочие среды: сжатый воздух.
