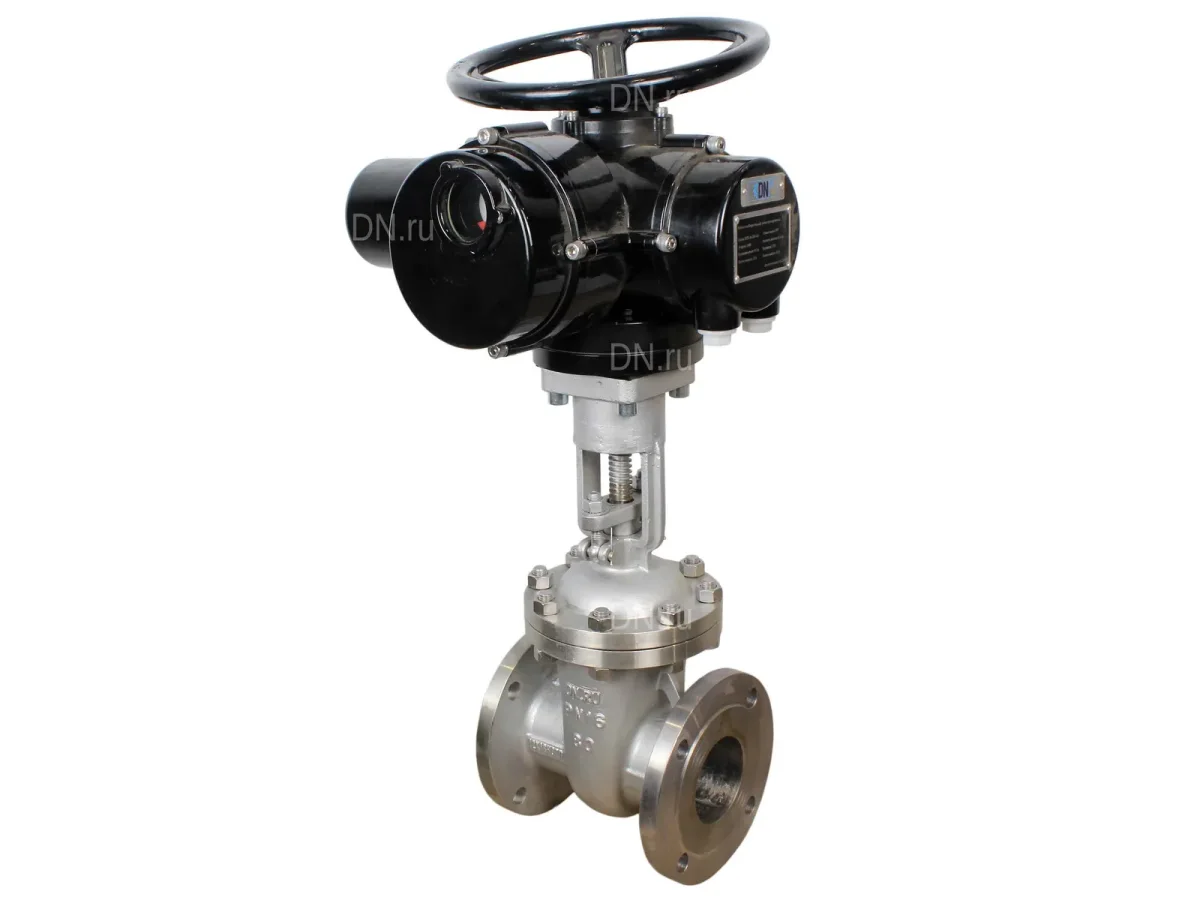

Задвижка клиновая 30нж964нж DN.ru Ду200 PN25 фланцевая, корпус - сталь 12Х18Н9ТЛ, материал клина - сталь WCB, уплотнение - металл, c ОСТ-фланцем, с электроприводом DN.ru MT-N-030M-O2-220VAC-У1 пятикулачковым (GVWR2434M-2W-F-ОСТ)
Задвижка клиновая 30нж964нж DN.ru Ду200 Ру25 фланцевая, корпус - сталь 12Х18Н9ТЛ, материал клина - сталь WCB, уплотнение - металл, c ОСТ-фланцем, с электроприводом DN.ru MT-N-030M-O2-220VAC-У1 пятикулачковым (GVWR2434M-2W-F-ОСТ). Характеристики, акту
Варианты по DN / ДУ
Характеристики
| Артикул | D040-08185 |
|---|---|
| DN | 200 |
| PN | 25 |
| Тип присоединения | Фланцевый |
| Тип управления | электропривод |
| Материал корпуса | Сталь 12Х18Н9ТЛ |
| Запорный орган | Двухдисковый |
| Материал штока | Выдвижной |
| Уплотнение | Металл |
| Температура | до 560 °C |
| Среда | вода, пар, масла |
| Строительная длина | 400 мм |
| Вес | 25.8 кг |
Технические характеристики
| Страна производитель | Китай |
|---|---|
| Тип задвижки | Клиновая |
| Серия | GVWR |
| Температура рабочей среды, max | 560 ℃ |
| Напряжение питания | 220В |
| Конструкция шпинделя | выдвижной |
| Клин | двухдисковый |
| Ручной дублер | штурвал |
| Наличие моментной муфты | Да |
| Наличие концевых выключателей | есть |
| Взрывозащищенный корпус | нет |
| Степень защиты корпуса | IP67 |
| Модель арматуры | 30нж964нж |
| Номинальное давление PN | 25 бар |
| Номинальный диаметр | 200 мм |
| Вид уплотнения | двустороннее |
| Применение | водоснабжение, теплоснабжение, пароснабжение |
| Температура рабочей среды | от -30°С до +560°С |
| Цвет | серый |
| Способ монтажа | вертикальный |
| Крутящий момент на валу арматуры | 270 Нм |
| Тип присоединения по ОСТ | Б |
| Наличие телескопического штока | нет |
| Наличие колонки управления | нет |
| Гарантия | 1 г |
| Вес запорной арматуры | 100 кг |
| Вес набора | 125.8 кг |
| Тип электропривода | Многооборотный |
| Модель электропривода | MT-N-030M-O2-220VAC-У1 |
| Частота вращения выходного вала | 18 об/мин |
| Температура окружающей среды | от -30°С до +70°С |
| Крутящий момент | 300 Нм |
| Взрывозащита корпуса | нет |
| Датчик обратной связи | Концевые выключатели |
| Номинальный ток | 2.5 А |
| Номинальная мощность | 550 Вт |
| Момент или усилие | 270 Нм |
| Обратная связь | Концевые выключатели |
| Питание | 220В |
| Присоединение | Фланцевый |
| Тип движения | Многооборотный |
| Управление | электропривод |
Контактирующие детали
| body | Сталь 12Х18Н9ТЛ |
|---|---|
| disc | двухдисковый |
| seat | Металл |
| stem | выдвижной |
Описание
Задвижка клиновая 30нж964нж DN.ru Ду200 PN25 фланцевая, корпус - сталь 12Х18Н9ТЛ, материал клина - сталь WCB, уплотнение - металл, c ОСТ-фланцем, с электроприводом DN.ru MT-N-030M-O2-220VAC-У1 пятикулачковым (GVWR2434M-2W-F-ОСТ)
Рабочие среды: вода, пар, масла.
Рабочие среды: вода, пар, масла.
