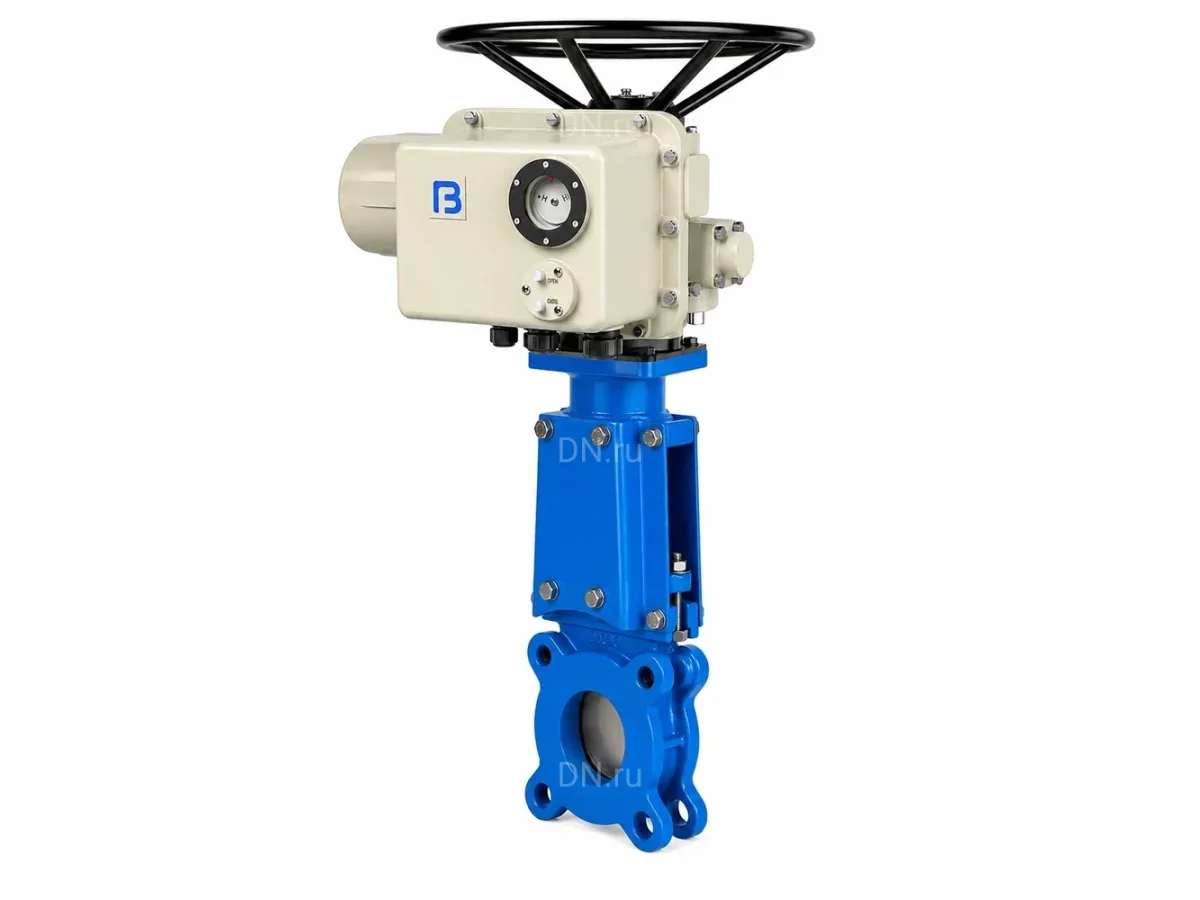

Задвижка шиберная DN.ru Ду400 PN10 Рр6 WENZ двусторонняя, межфланцевая с ОСТ-фланцем тип Б, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, с электроприводом ГЗ-Б.300/24 380В (GVKR1331N-2W-Fb-ОСТ)
Задвижка шиберная DN.ru Ду400 Ру10 Рр6 WENZ двусторонняя, межфланцевая с ОСТ-фланцем тип Б, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, с электроприводом ГЗ-Б.300/24 380В (GVKR1331N-2W-Fb-ОСТ). Характеристики, актуальная це
Характеристики
| Артикул | D040-11434 |
|---|---|
| DN | 400 |
| PN | 10 |
| Тип присоединения | Межфланцевый |
| Тип управления | электропривод |
| Материал корпуса | Чугун |
| Запорный орган | Нержавеющая сталь AISI 304 |
| Материал штока | Выдвижной |
| Уплотнение | NBR |
| Температура | до 100 °C |
| Среда | вода, щелочи, масла, нефтепродукты, гликоль, животные жиры |
| Строительная длина | 89 мм |
| Вес | 53 кг |
Технические характеристики
| Страна производитель | Россия |
|---|---|
| Тип задвижки | Шиберная |
| Серия | GVKR1331N-2W-Fb-ОСТ |
| Температура рабочей среды, max | 100 ℃ |
| Напряжение питания | 380В |
| Конструкция шпинделя | выдвижной |
| Направление потока | двустороннего действия |
| Наличие пневмораспределителя | нет |
| Наличие концевых выключателей | нет |
| Наличие блока подготовки воздуха | нет |
| Взрывозащищенный корпус | нет |
| Рабочее давление максимальное Pp | 6 бар |
| Материал запорного органа | Нержавеющая сталь AISI/SS 304/08Х18Н10 |
| Присоединение | межфланцевое |
| Температура рабочей среды минимальная | от -30 °C |
| Температура рабочей среды максимальная | до 100 °C |
| Тип запорного органа | шиберный |
| Управление | С электроприводом |
| Крутящий момент привода | 300 Нм |
| Класс герметичности | A |
| Климатическое исполнение | УХЛ 3.1, 4, 4.1, 4.2, 5 по ГОСТ 15150-69 |
| Крутящий момент на валу арматуры | 270 Нм |
| Тип ISO-фланца привода | Тип Б |
| Тип присоединения по ОСТ | Б |
| Строительная высота | 945 мм |
| Межцентровое расстояние отверстий фланца | 515 мм |
| Диаметр соединительного выступа | 480 мм |
| Наружный диаметр фланца | 565 мм |
| Толщина фланца | 20 мм |
| Диаметр штурвала | 400 мм |
| Диаметр болтовых отверстий на одном фланце | 27 мм |
| Количество болтовых отверстий на одном фланце | 6 шт |
| Наличие телескопического штока | нет |
| Наличие колонки управления | нет |
| Применение | водоснабжение, промышленность |
| Цвет | Синий |
| Срок службы | 10 лет |
| Гарантия | 12 мес. |
| Модель привода | ГЗ-Б.300/24 380В |
| Тип электропривода | многооборотный |
| Крутящий момент | 300 Нм |
| Частота вращения выходного вала | 24 об/мин |
| Номинальная мощность | 0.75 кВт |
| Номинальный ток | 3.1 А |
| Питание электродвигателя | трехфазный |
| Класс защиты | IP65 |
| Наличие ручного дублера | штурвал |
| Управляющий сигнал | ON/OFF |
| Тепловая защита | да |
| Взрывозащита корпуса | нет |
| Момент или усилие | 300 Нм |
| Питание | 380В |
| Тип движения | многооборотный |
Контактирующие детали
| body | Чугун |
|---|---|
| disc | Нержавеющая сталь AISI/SS 304/08Х18Н10 |
| seat | NBR |
| stem | выдвижной |
Описание
Задвижка шиберная DN.ru Ду400 PN10 Рр6 WENZ двусторонняя, межфланцевая с ОСТ-фланцем тип Б, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, с электроприводом ГЗ-Б.300/24 380В (GVKR1331N-2W-Fb-ОСТ)
Рабочие среды: вода, щелочи, масла, нефтепродукты, гликоль, животные жиры.
Рабочие среды: вода, щелочи, масла, нефтепродукты, гликоль, животные жиры.
