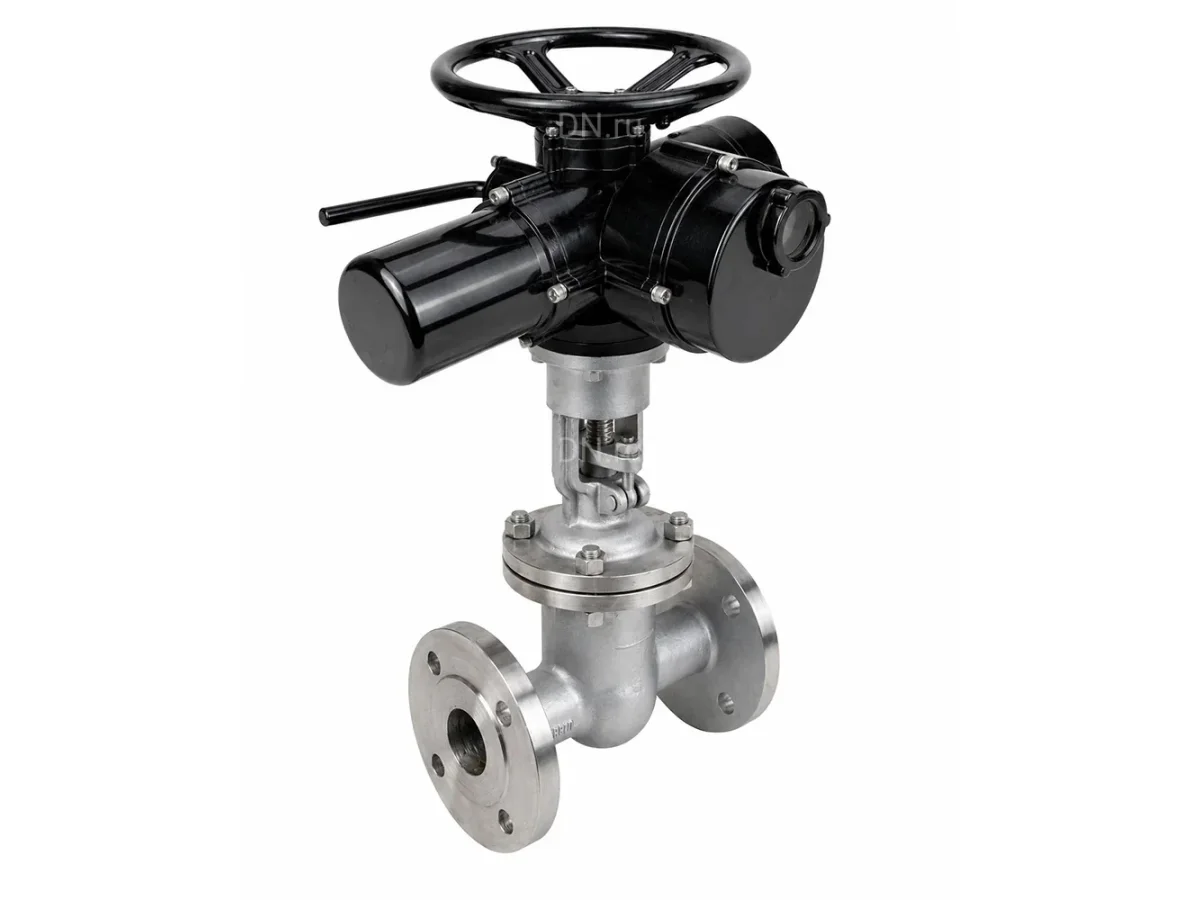

Задвижка клиновая 30нж964нж DN.ru Ду80 PN25 фланцевая, корпус - сталь 12Х18Н9ТЛ, материал клина - сталь 12Х18Н9ТЛ, уплотнение - металл, GAIR, с электроприводом DN.ru MT-N-010M-O2-380VAC-У1 JW пятикулачковым (GVWR3535M-2W-F-ОСТ)
Задвижка клиновая 30нж964нж DN.ru Ду80 Ру25 фланцевая, корпус - сталь 12Х18Н9ТЛ, материал клина - сталь 12Х18Н9ТЛ, уплотнение - металл, GAIR, с электроприводом DN.ru MT-N-010M-O2-380VAC-У1 JW пятикулачковым (GVWR3535M-2W-F-ОСТ). Характеристики, актуа
Характеристики
| Артикул | D040-11427 |
|---|---|
| DN | 80 |
| PN | 25 |
| Тип присоединения | Фланцевый |
| Тип управления | электропривод |
| Материал корпуса | Сталь 12Х18Н9ТЛ |
| Запорный орган | Нержавеющая сталь 12Х18Н9ТЛ |
| Материал штока | Выдвижной |
| Уплотнение | Металл |
| Температура | до 425 °C |
| Среда | вода, пар, нефтепродукты |
| Вес | 15.8 кг |
Технические характеристики
| Страна производитель | Китай |
|---|---|
| Тип задвижки | Клиновая |
| Серия | GVWR |
| Температура рабочей среды, max | 425 ℃ |
| Напряжение питания | 380V/AC, 50Hz, 3 фазы |
| Конструкция шпинделя | выдвижной |
| Клин | Двухдисковый |
| Ручной дублер | Штурвал |
| Взрывозащищенный корпус | нет |
| Модель арматуры | GVWR3535M-2W-F-ОСТ |
| Таблица фигур | 30нж964нж |
| Материал запорного органа | нержавеющая сталь 12Х18Н9ТЛ |
| Температура рабочей среды минимальная | от -29 °C |
| Температура рабочей среды максимальная | до +425 °C |
| Применение | водоснабжение, теплоснабжение |
| Количество болтовых отверстий на одном фланце | 8 шт |
| Диаметр болтовых отверстий на одном фланце | 18 мм |
| Тип присоединения по ОСТ | А |
| Управление | С электроприводом |
| Класс герметичности | A |
| Крутящий момент | 60 Нм |
| Наличие Т-образного ключа | нет |
| Наличие телескопического штока | нет |
| Наличие опорной плиты под ковер | нет |
| Наличие ковера | нет |
| Наличие колонки управления | нет |
| Цвет | серый |
| Климатическое исполнение | УХЛ 1 по ГОСТ 15150-69 |
| Срок службы | 15 лет |
| Гарантия | 12 мес. |
| Модель привода | MT-N-010M-O2-380VAC-У1 JW |
| Тип электропривода | многооборотный |
| Тип двигателя | асинхронный |
| Наличие моментной муфты | есть |
| Наличие дублера | штурвал |
| Максимальный крутящий момент | 100 Нм |
| Частота вращения выходного вала | 36 об/мин |
| Передаточное отношение | 1:1 |
| Номинальный ток | 1.1 А |
| Мощность | 0.37 кВт |
| Кабельный ввод | водонепроницаемый G1/2 |
| Класс защиты корпуса | IP67 |
| Тип изоляции обмотки | F по ГОСТ IEC 60034-1-2024 |
| Температура окружающей среды | от -45 до +70 °С |
| Влажность окружающей среды | ≤95% (25°С) |
| Средний ресурс | 5 000 циклов закрытие/открытие |
| Момент или усилие | 60 Нм |
| Питание | 380V/AC, 50Hz, 3 фазы |
| Присоединение | Фланцевый |
| Тип движения | многооборотный |
Контактирующие детали
| body | Сталь 12Х18Н9ТЛ |
|---|---|
| disc | нержавеющая сталь 12Х18Н9ТЛ |
| seat | Металл |
| stem | выдвижной |
Описание
Задвижка клиновая 30нж964нж DN.ru Ду80 PN25 фланцевая, корпус - сталь 12Х18Н9ТЛ, материал клина - сталь 12Х18Н9ТЛ, уплотнение - металл, GAIR, с электроприводом DN.ru MT-N-010M-O2-380VAC-У1 JW пятикулачковым (GVWR3535M-2W-F-ОСТ)
Рабочие среды: вода, пар, нефтепродукты.
Рабочие среды: вода, пар, нефтепродукты.
