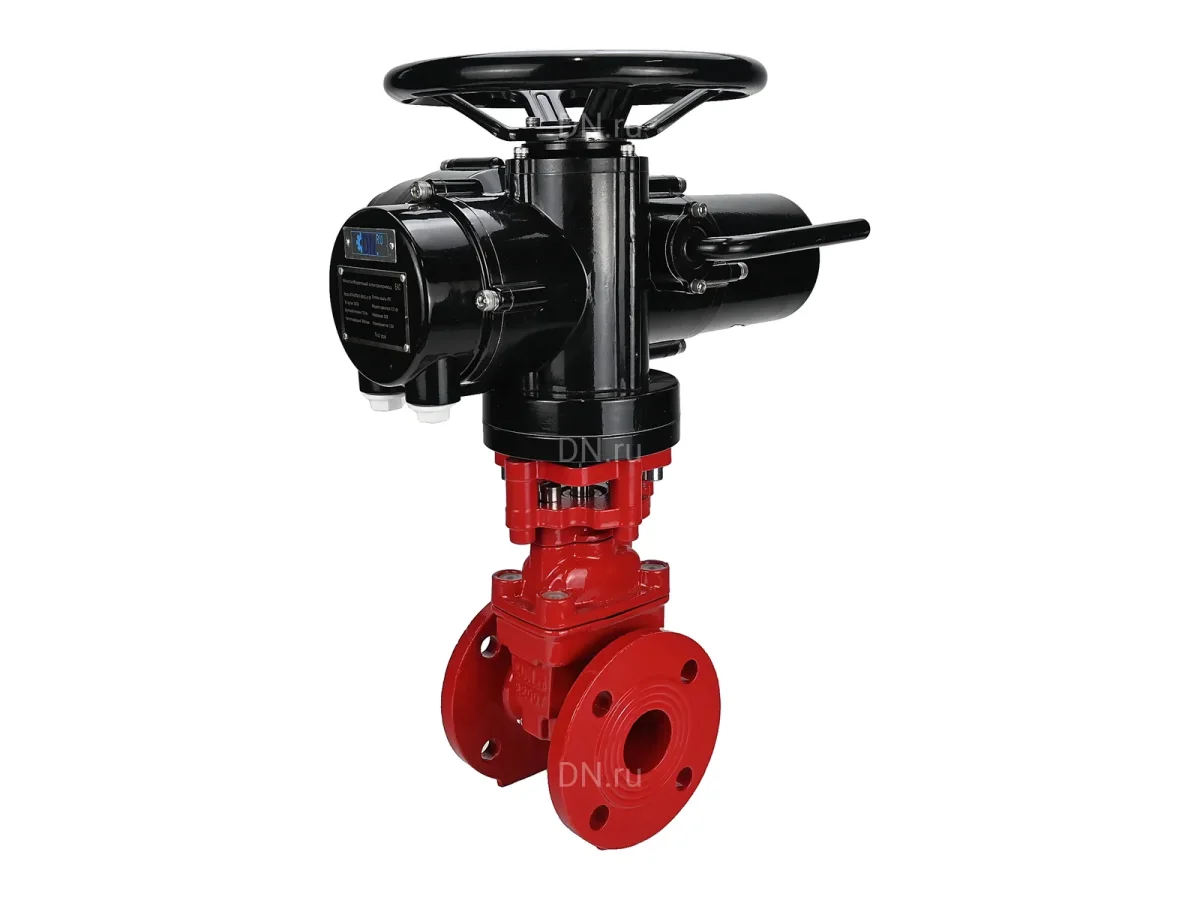

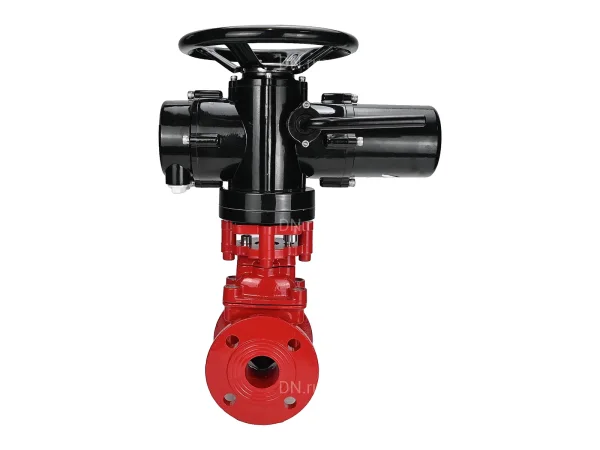

Задвижка клиновая 30ч939р DN.ru Ду200 PN10/16 фланцевая, c ОСТ-фланцем тип Б, корпус - чугун GGG50, уплотнение - EPDM, цвет - красный, с электроприводом DN.ru MT-N-020M-O2-380VAC-У1 JW (GVWN1414E-2W-F)
Задвижка клиновая 30ч939р DN.ru Ду200 Ру10/16 фланцевая, c ОСТ-фланцем тип Б, корпус - чугун GGG50, уплотнение - EPDM, цвет - красный, с электроприводом DN.ru MT-N-020M-O2-380VAC-У1 JW (GVWN1414E-2W-F). Характеристики, актуальная цена и подбор оборуд
Характеристики
| Артикул | D040-11331 |
|---|---|
| DN | 200 |
| PN | 10-16 |
| Тип присоединения | Фланцевый |
| Тип управления | электропривод |
| Материал корпуса | Чугун |
| Запорный орган | Чугун |
| Материал штока | Невыдвижной |
| Уплотнение | EPDM |
| Температура | до 80 °C |
| Среда | вода, слабозагрязненные жидкости с содержанием взвешенных частиц до 5% |
| Вес | 24,2 кг |
Технические характеристики
| Страна производитель | Китай |
|---|---|
| Тип задвижки | Клиновая |
| Серия | GVWN |
| Температура рабочей среды, max | 80 ℃ |
| Напряжение питания | 380V/AC, 50Hz, 3 фазы |
| Конструкция шпинделя | невыдвижной |
| Клин | Двухдисковый |
| Ручной дублер | штурвал |
| Наличие моментной муфты | есть |
| Наличие концевых выключателей | нет |
| Взрывозащищенный корпус | нет |
| Модель арматуры | GVWN1414E-2W-F |
| Таблица фигур | 30ч939р |
| Материал запорного органа | чугун + EPDM |
| Температура рабочей среды минимальная | от 0 °C |
| Температура рабочей среды максимальная | до +80 °C |
| Применение | Технологические трубопроводы, Водоснабжение |
| Тип присоединения по ОСТ | Б |
| Управление | С электроприводом |
| Класс герметичности | A |
| Крутящий момент | 50 Нм |
| Наличие Т-образного ключа | нет |
| Наличие телескопического штока | нет |
| Наличие колонки управления | нет |
| Цвет | Красный |
| Климатическое исполнение | У3 по ГОСТ 15150-69 |
| Срок службы | 10 лет |
| Гарантия | 12 мес. |
| Модель привода | MT-N-020M-O2-380VAC-У1 JW |
| Тип электропривода | многооборотный |
| Тип двигателя | асинхронный |
| Наличие дублера | штурвал |
| Максимальный крутящий момент | 200 Нм |
| Частота вращения выходного вала | 36 об/мин |
| Передаточное отношение | 1:1 |
| Номинальный ток | 1.5 А |
| Мощность | 0.55 кВт |
| Кабельный ввод | водонепроницаемый G1/2 |
| Класс защиты корпуса | IP67 |
| Тип изоляции обмотки | F по ГОСТ IEC 60034-1-2024 |
| Температура окружающей среды | от -45 до +70 °С |
| Влажность окружающей среды | ≤95% (25°С) |
| Средний ресурс | 5 000 циклов закрытие/открытие |
| Момент или усилие | 50 Нм |
| Питание | 380V/AC, 50Hz, 3 фазы |
| Присоединение | Фланцевый |
| Тип движения | многооборотный |
Контактирующие детали
| body | Чугун |
|---|---|
| disc | чугун + EPDM |
| seat | EPDM |
| stem | невыдвижной |
Описание
Задвижка клиновая 30ч939р DN.ru Ду200 PN10/16 фланцевая, c ОСТ-фланцем тип Б, корпус - чугун GGG50, уплотнение - EPDM, цвет - красный, с электроприводом DN.ru MT-N-020M-O2-380VAC-У1 JW (GVWN1414E-2W-F)
Рабочие среды: вода, слабозагрязненные жидкости с содержанием взвешенных частиц до 5%.
