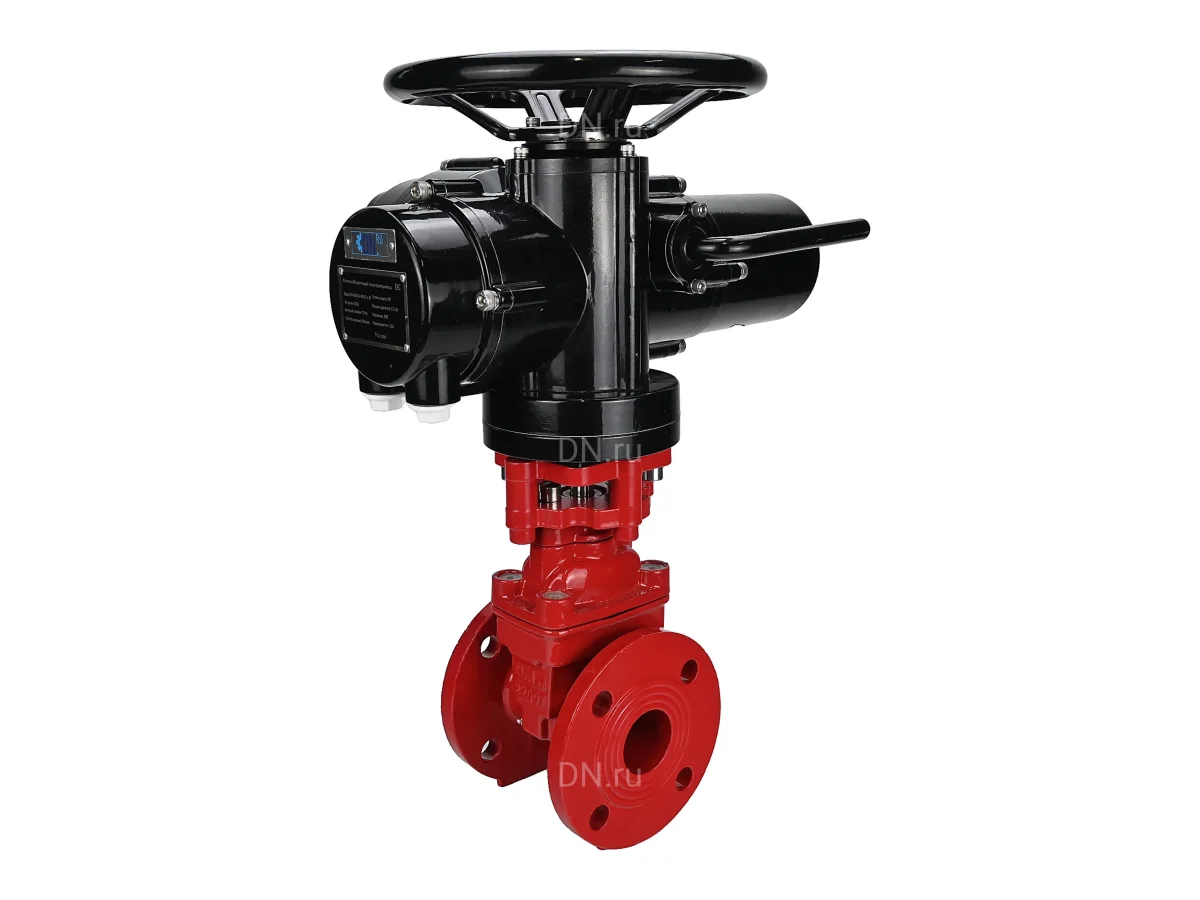

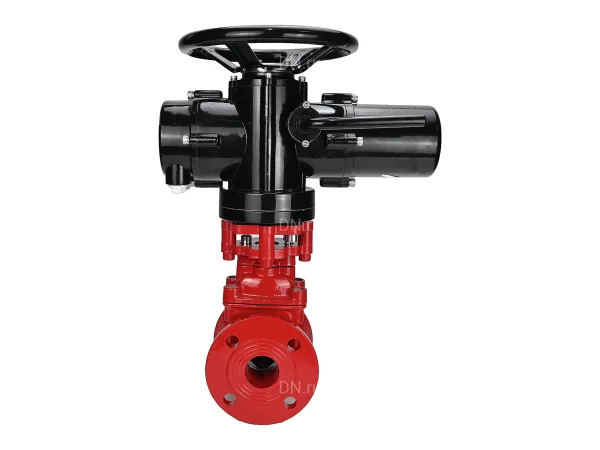

Задвижка клиновая 30ч939р DN.ru Ду65 PN10/16 фланцевая, c ОСТ-фланцем тип А, корпус - чугун GGG50, уплотнение - EPDM, цвет - красный, с электроприводом DN.ru MT-N-007M-O2-380VAC-У1 JW (GVWN1414E-2W-F)
Задвижка клиновая 30ч939р DN.ru Ду65 PN10/16 фланцевая, c ОСТ-фланцем тип А, корпус - чугун GGG50, уплотнение - EPDM, цвет - красный, с электроприводом DN.ru MT-N-007M-O2-380VAC-У1 JW (GVWN1414E-2W-F). Подбор и поставка: DN 65, PN 10, корпус чугун, у
Характеристики
| Артикул | D040-11326 |
|---|---|
| DN | 65 |
| PN | 10-16 |
| Тип присоединения | Фланцевый |
| Тип управления | электропривод |
| Материал корпуса | Чугун |
| Запорный орган | Двухдисковый |
| Материал штока | Невыдвижной |
| Уплотнение | EPDM |
| Температура | до 80 °C |
| Строительная длина | 170 мм |
Технические характеристики
| Страна производитель | Китай |
|---|---|
| Тип задвижки | Клиновая |
| Серия | GVWN |
| Температура рабочей среды, max | 80 ℃ |
| Напряжение питания | 380V/AC, 50Hz, 3 фазы |
| Конструкция шпинделя | невыдвижной |
| Клин | Двухдисковый |
| Ручной дублер | штурвал |
| Наличие моментной муфты | есть |
| Наличие концевых выключателей | нет |
| Взрывозащищенный корпус | нет |
| Модель арматуры | GVWN1414E-2W-F |
| Таблица фигур | 30ч939р |
| Материал запорного органа | чугун + EPDM |
| Температура рабочей среды минимальная | от 0 °C |
| Температура рабочей среды максимальная | до +80 °C |
| Применение | Технологические трубопроводы, Водоснабжение |
| Количество болтовых отверстий на одном фланце | 4 шт |
| Диаметр болтовых отверстий на одном фланце | 19 мм |
| Тип присоединения по ОСТ | А |
| Управление | С электроприводом |
| Класс герметичности | A |
| Крутящий момент | 22 Нм |
| Наличие Т-образного ключа | нет |
| Наличие телескопического штока | нет |
| Наличие колонки управления | нет |
| Цвет | Красный |
| Климатическое исполнение | У3 по ГОСТ 15150-69 |
| Срок службы | 10 лет |
| Гарантия | 12 мес. |
| Модель привода | MT-N-007M-O2-380VAC-У1 JW |
| Тип электропривода | многооборотный |
| Тип двигателя | асинхронный |
| Наличие дублера | штурвал |
| Максимальный крутящий момент | 70 Нм |
| Частота вращения выходного вала | 36 об/мин |
| Передаточное отношение | 1:1 |
| Номинальный ток | 1.1 А |
| Мощность | 0.37 кВт |
| Кабельный ввод | водонепроницаемый G1/2 |
| Класс защиты корпуса | IP67 |
| Тип изоляции обмотки | F по ГОСТ IEC 60034-1-2024 |
| Температура окружающей среды | от -45 до +70 °С |
| Влажность окружающей среды | ≤95% (25°С) |
| Средний ресурс | 5 000 циклов закрытие/открытие |
| Момент или усилие | 22 Нм |
| Питание | 380V/AC, 50Hz, 3 фазы |
| Присоединение | Фланцевый |
| Тип движения | многооборотный |
Контактирующие детали
| body | чугун |
|---|---|
| disc | Двухдисковый |
| seat | EPDM |
| stem | невыдвижной |
Описание
Задвижка клиновая 30ч939р DN.ru Ду65 PN10/16 фланцевая, c ОСТ-фланцем тип А, корпус - чугун GGG50, уплотнение - EPDM, цвет - красный, с электроприводом DN.ru MT-N-007M-O2-380VAC-У1 JW (GVWN1414E-2W-F)
FAQ
Какие параметры важны для подбора Задвижки с электроприводом?
Для первичного подбора нужны DN, PN, тип присоединения, тип управления, рабочая среда, температура и материалы контактирующих деталей.
Почему отдельно указаны материалы контактирующих деталей?
Корпус, запорный орган, седло и шток могут иметь разную химическую стойкость, поэтому их нельзя смешивать в одно поле.
