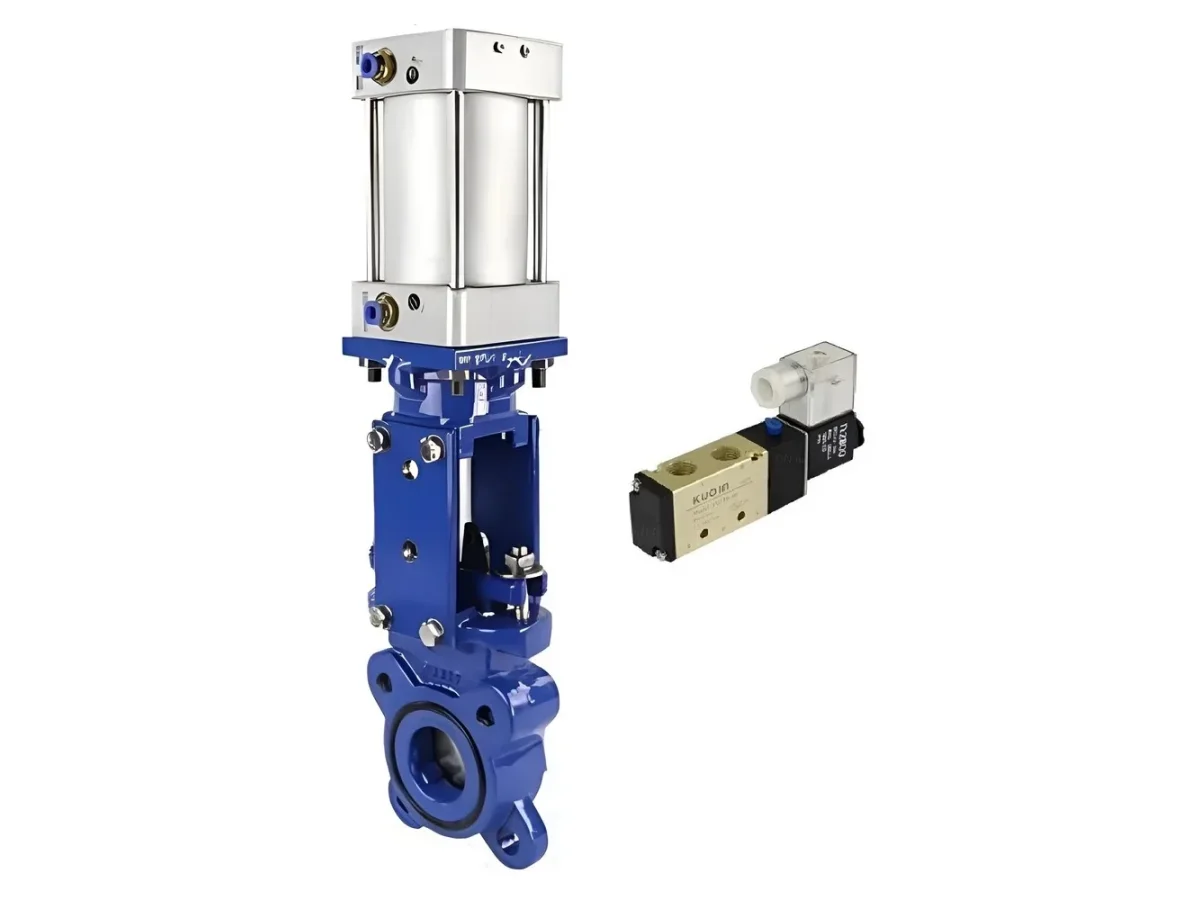

Задвижка шиберная DN.ru Ду300 PN10 Рр6 WENZ односторонняя, межфланцевая, шток - выдвижной, корпус - нержав.сталь 304, шибер - нержав.сталь 304, уплотнение - EPDM, с пневмоприводом и пневмораспределителем DN.ru 4V210-08 AC220V (GVKR3131E-1W-Fb-2P)
Задвижка шиберная DN.ru Ду300 Ру10 Рр6 WENZ односторонняя, межфланцевая, шток - выдвижной, корпус - нержав.сталь 304, шибер - нержав.сталь 304, уплотнение - EPDM, с пневмоприводом и пневмораспределителем DN.ru 4V210-08 AC220V (GVKR3131E-1W-Fb-2P). Ха
Характеристики
| Артикул | D040-10860 |
|---|---|
| DN | 300 |
| PN | 10 |
| Тип присоединения | Межфланцевый |
| Тип управления | пневмопривод |
| Материал корпуса | Анодированный алюминий |
| Запорный орган | Нержавеющая сталь AISI 304 |
| Уплотнение | EPDM |
| Температура | до 110 °C |
| Среда | сжатый воздух |
| Строительная длина | 76 мм |
| Вес | 0.22 кг |
Технические характеристики
| Страна производитель | Россия |
|---|---|
| Тип задвижки | Шиберная |
| Серия | GVKR |
| Температура рабочей среды, max | 110 ℃ |
| Напряжение питания | 220ВAC |
| Направление потока | одностороннего действия |
| Тип пневмопривода | двойного действия |
| Наличие пневмораспределителя | есть |
| Модель пневмораспределителя | 4V210-08 AC220V |
| Питание пневмораспределителя | 220 AC |
| Рабочее давление максимальное Pp | 6 бар |
| Материал запорного органа | Нержавеющая сталь AISI/SS 304/08Х18Н10 |
| Присоединение | межфланцевое |
| Температура рабочей среды минимальная | от -30 °C |
| Температура рабочей среды максимальная | до 110 °C |
| Тип запорного органа | шиберный |
| Тип затвора | однодисковый |
| Управление | С пневмоприводом |
| Класс герметичности | A |
| Климатическое исполнение | У5 |
| Наличие телескопического штока | нет |
| Наличие колонки управления | нет |
| Частота срабатывания пневмораспределителя | 8 |
| Рабочая среда пневмораспределителя | очищенный воздух (тонкость очистки 40 мкм) |
| Применение | водоснабжение, теплоснабжение, промышленность |
| Цвет | Синий |
| Срок службы | 10 лет |
| Гарантия | 12 мес. |
| Модель пневмоцилиндра | SC 160x330 |
| Тип действия | двойного действия |
| Класс загрязненности | 6 по ГОСТ 17433-80 |
| Рабочий диапазон давления | от 1 до 9 бар |
| Максимально допустимое давление | 13,5 бар |
| Диапазон рабочих температур | от -5 до +70 °С |
| Диаметр поршня | 160 мм |
| Ход штока | 330 мм |
| Полезная площадь поршня (при выдвижении / при втягивании) | 201,0 / 188,4 см² |
| Конструкция | золотникового типа |
| Испытательное давление (проверка прочности корпуса. Не для эксплуатации!) | 15 бар |
| Рабочее давление | 1,5 - 8 бар |
| Вид пневмораспределителя | 5/2 пятилинейный, двухпозиционный |
| Рабочая среда очищенный | воздух (тонкость очистки 40 мкм) |
| Температура эксплуатации | от -20 до +70 °C |
| Максимальная частота срабатывания | 8 циклов в секунду |
| Ручное дублирование | есть |
| Степень защиты | IP65 |
| Размеры выхлопных портов (сброс в атмосферу) | 2 - G1/4” |
| Размер портов отвода воздуха (в пневмопривод) | 2 - G1/8” |
| Размер порта подвода воздуха (в пневмораспределитель) | G1/8” |
| Время отклика | 0,05 сек |
| Мощность катушки | 5,5 ВА |
| Средний ресурс | 10 000 000 циклов |
| Давление воздуха | 6 бар |
Контактирующие детали
| body | анодированный алюминий |
|---|---|
| disc | Нержавеющая сталь AISI/SS 304/08Х18Н10 |
| seat | EPDM |
Описание
Задвижка шиберная DN.ru Ду300 PN10 Рр6 WENZ односторонняя, межфланцевая, шток - выдвижной, корпус - нержав.сталь 304, шибер - нержав.сталь 304, уплотнение - EPDM, с пневмоприводом и пневмораспределителем DN.ru 4V210-08 AC220V (GVKR3131E-1W-Fb-2P)
Рабочие среды: сжатый воздух.
Рабочие среды: сжатый воздух.
