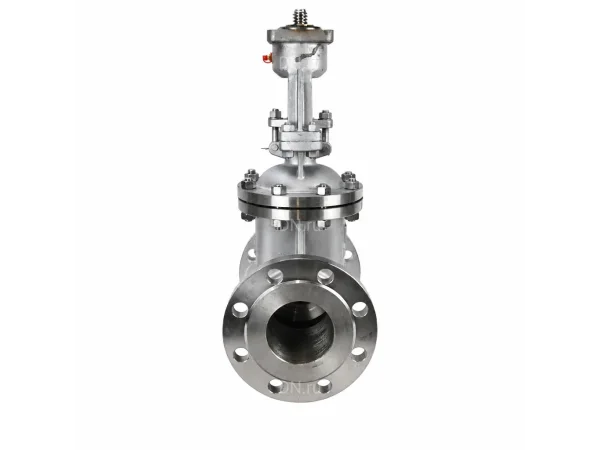

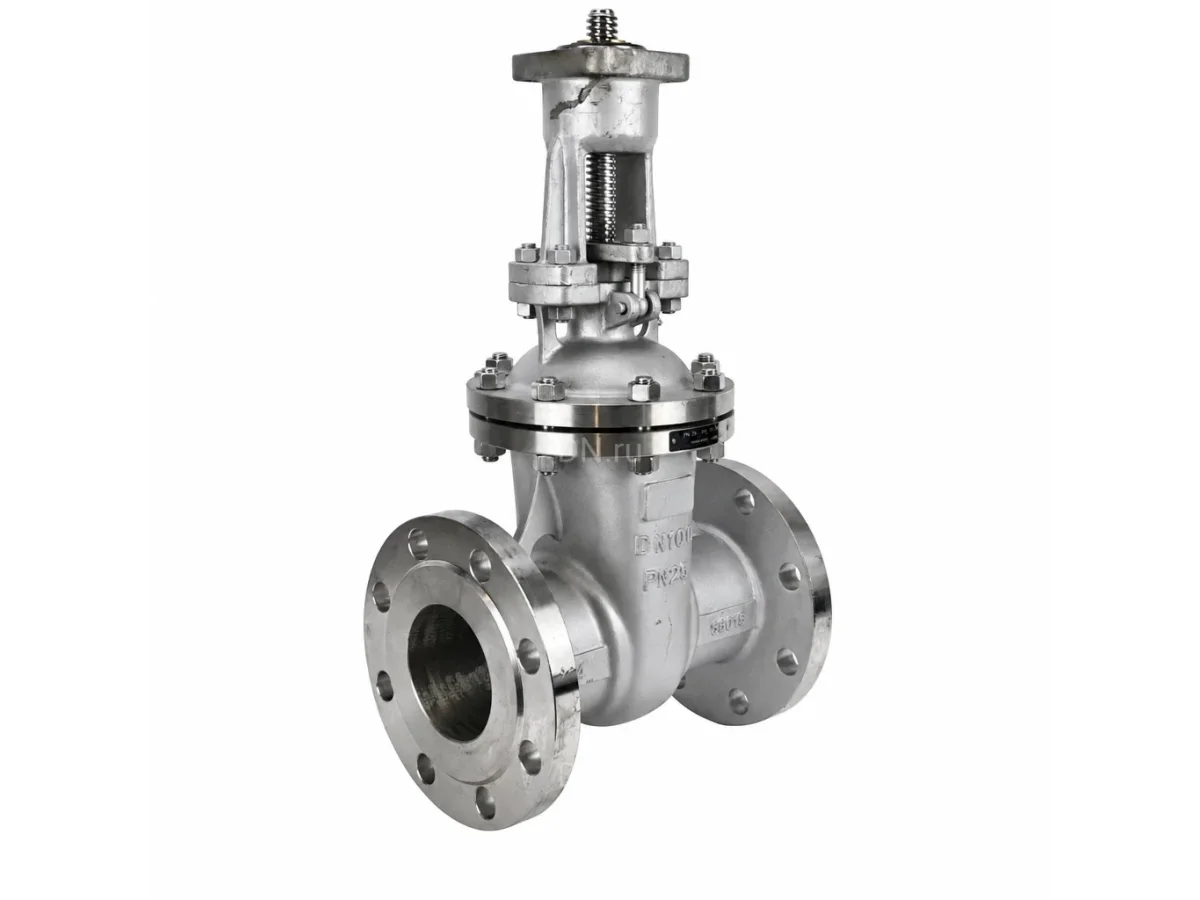

Задвижка клиновая 30нж964нж DN.ru Ду100 PN25 фланцевая, корпус - сталь нержавеющая 12Х18Н9ТЛ, материал клина - сталь нержавеющая 12Х18Н9ТЛ, уплотнение - металл, с ОСТ-фланцем тип АК (А), с голым штоком GAIR, 100Нм (GVWR3535M-2W-F-ОСТ)
Задвижка клиновая 30нж964нж DN.ru Ду100 Ру25 фланцевая, корпус - сталь нержавеющая 12Х18Н9ТЛ, материал клина - сталь нержавеющая 12Х18Н9ТЛ, уплотнение - металл, с ОСТ-фланцем тип АК (А), с голым штоком GAIR, 100Нм (GVWR3535M-2W-F-ОСТ). Характеристики
Характеристики
| Артикул | D040-10558 |
|---|---|
| DN | 100 |
| PN | 25 |
| Тип присоединения | Фланцевый |
| Тип управления | под привод |
| Материал корпуса | Сталь нержавеющая 12Х18Н9ТЛ |
| Запорный орган | Нержавеющая сталь 12Х18Н9ТЛ |
| Материал штока | Выдвижной |
| Уплотнение | Металл |
| Температура | до 425 °C |
| Среда | вода, пар, нефтепродукты |
| Вес | 37.5 кг |
Технические характеристики
| Страна производитель | Россия |
|---|---|
| Тип задвижки | Клиновая |
| Серия | GVWR |
| Температура рабочей среды, max | 425 ℃ |
| Конструкция шпинделя | выдвижной |
| Клин | Двухдисковый |
| Взрывозащищенный корпус | нет |
| Модель арматуры | GVWR3535M-2W-F-ОСТ |
| Таблица фигур | 30нж964нж |
| Материал запорного органа | нержавеющая сталь 12Х18Н9ТЛ |
| Температура рабочей среды минимальная | от -29 °C |
| Температура рабочей среды максимальная | до +425 °C |
| Применение | водоснабжение, теплоснабжение |
| Количество болтовых отверстий на одном фланце | 8 шт |
| Диаметр болтовых отверстий на одном фланце | 22 мм |
| Тип присоединения по ОСТ | А |
| Управление | Голый шток |
| Класс герметичности | A |
| Крутящий момент | 100 Нм |
| Наличие Т-образного ключа | нет |
| Наличие телескопического штока | нет |
| Наличие опорной плиты под ковер | нет |
| Наличие ковера | нет |
| Наличие колонки управления | нет |
| Цвет | серый |
| Срок службы | 15 лет |
| Гарантия | 12 мес. |
Контактирующие детали
| body | Сталь нержавеющая 12Х18Н9ТЛ |
|---|---|
| disc | нержавеющая сталь 12Х18Н9ТЛ |
| seat | Металл |
| stem | выдвижной |
Описание
Задвижка клиновая 30нж964нж DN.ru Ду100 PN25 фланцевая, корпус - сталь нержавеющая 12Х18Н9ТЛ, материал клина - сталь нержавеющая 12Х18Н9ТЛ, уплотнение - металл, с ОСТ-фланцем тип АК (А), с голым штоком GAIR, 100Нм (GVWR3535M-2W-F-ОСТ)
Рабочие среды: вода, пар, нефтепродукты.
Рабочие среды: вода, пар, нефтепродукты.
