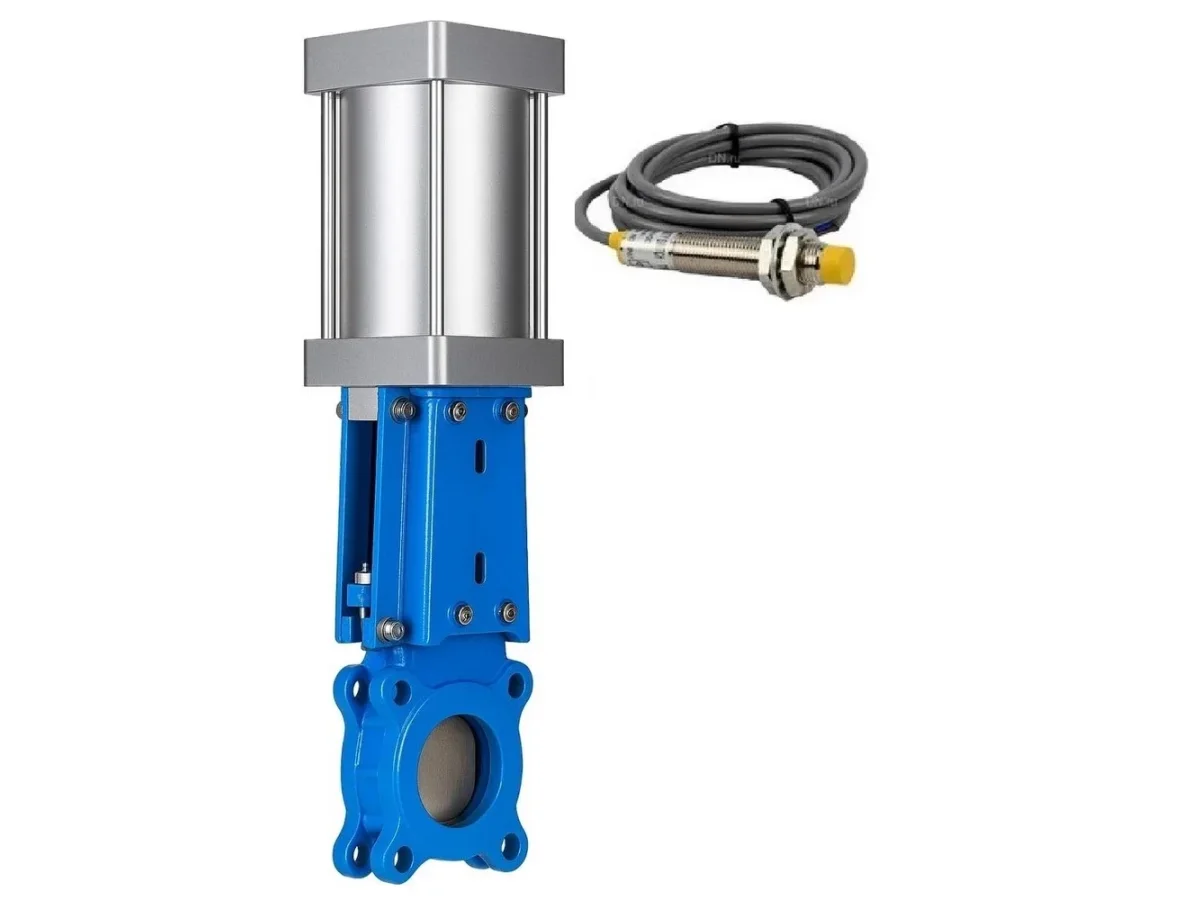

Задвижка шиберная DN.ru Ду150 PN10 WENZ односторонняя, межфланцевая, шток - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение металл, с пневмоприводом и датчиками LJ12A3-4-Z/EX 24В (GVKR3131M-1W-Fb-2P)
Задвижка шиберная DN.ru Ду150 Ру10 WENZ односторонняя, межфланцевая, шток - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение металл, с пневмоприводом и датчиками LJ12A3-4-Z/EX 24В (GVKR3131M-1W-Fb-2P). Характеристи
Характеристики
| Артикул | D040-10250 |
|---|---|
| DN | 150 |
| PN | 10-16 |
| Тип присоединения | Межфланцевый |
| Тип управления | пневмопривод |
| Материал корпуса | Нержавеющая сталь AISI 304 |
| Запорный орган | Нержавеющая сталь AISI 304 |
| Уплотнение | Металл |
| Температура | до 260 °C |
| Среда | сжатый воздух |
| Вес | 23.05 кг |
Технические характеристики
| Страна производитель | Россия |
|---|---|
| Тип задвижки | Шиберная |
| Серия | GVKR |
| Температура рабочей среды, max | 260 ℃ |
| Направление потока | Одностороннего действия |
| Ручной дублер | нет |
| Тип пневмопривода | двойного действия |
| Наличие пневмораспределителя | нет |
| Наличие концевых выключателей | есть |
| Наличие блока подготовки воздуха | нет |
| Максимальное рабочее давление Рр | 10 бар |
| Диаметр номинальный DN | 150 мм |
| Применение | Системы водоочистки и канализации, инженерные сети |
| Климатическое исполнение | У5 |
| Температура рабочей среды | от -30°С до +260°С |
| Управление | С пневмоприводом |
| Класс герметичности | B |
| Тип запорного органа | Шиберный |
| Модель арматуры | GVKR3131M-1W-Fb-2P WENZ |
| Наличие телескопического штока | нет |
| Наличие колонки управления | нет |
| Гарантия | 12 мес. |
| Срок службы | 10 лет |
| Конструкция | двойного действия |
| Модель пневмоцилиндра | SC 125x170 |
| Класс загрязненности | 6 по ГОСТ 17433-80 |
| Рабочий диапазон давления | 1-9 бар |
| Диапазон рабочих температур | от -5°С до +70°С |
| Давление воздуха | 10 бар |
| Тип действия | двойного действия |
Контактирующие детали
| body | Нержавеющая сталь AISI 304 |
|---|---|
| disc | нержавеющая сталь 304 |
| seat | металл |
Описание
Задвижка шиберная DN.ru Ду150 PN10 WENZ односторонняя, межфланцевая, шток - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение металл, с пневмоприводом и датчиками LJ12A3-4-Z/EX 24В (GVKR3131M-1W-Fb-2P)
Рабочие среды: сжатый воздух.
