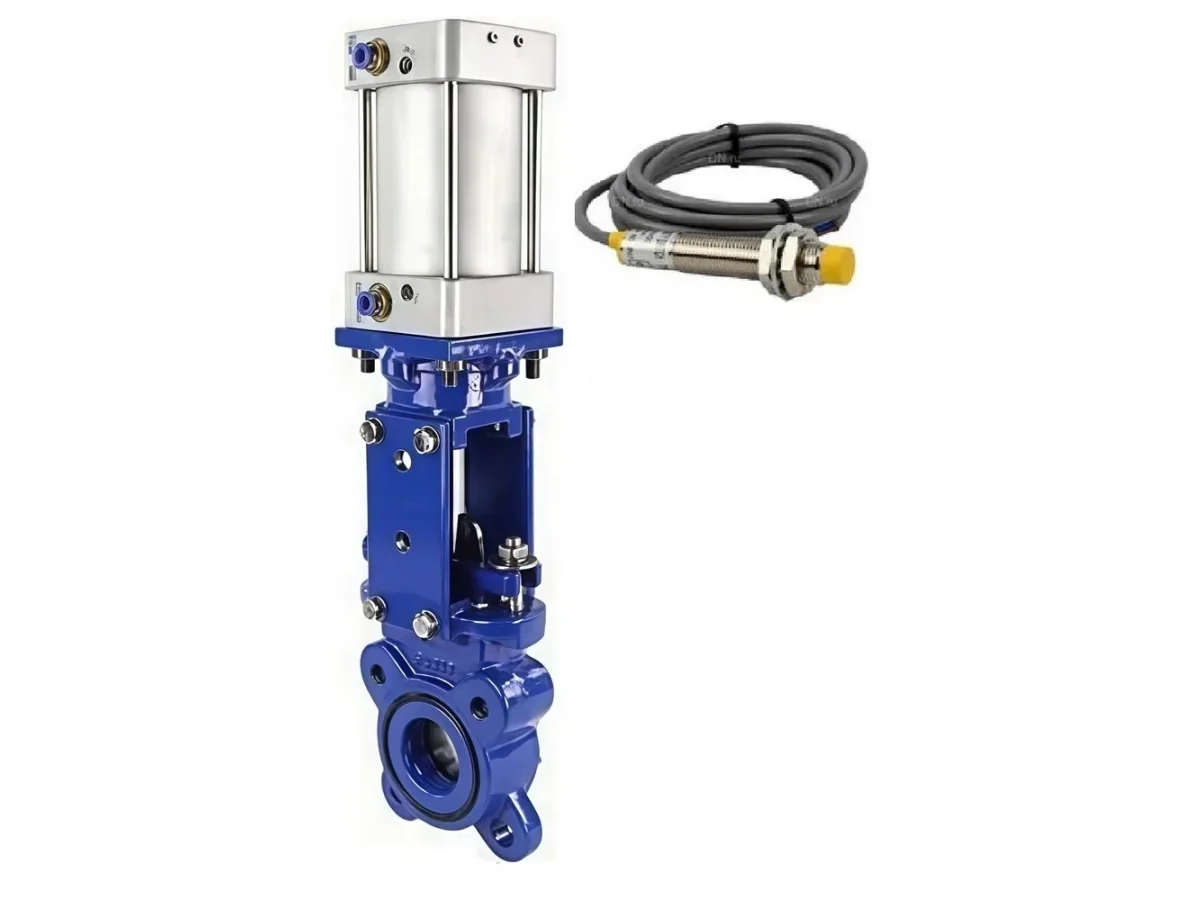

Задвижка шиберная DN.ru Ду100 PN16 WENZ двусторонняя, межфланцевая, шток - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом и индукционными датчиками LJ12A3-4-J/EZ 220В (GVKR1331E-2W-Fb-2P)
Задвижка шиберная DN.ru Ду100 Ру16 WENZ двусторонняя, межфланцевая, шток - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом и индукционными датчиками LJ12A3-4-J/EZ 220В (GVKR1331E-2W-Fb-2P). Характер
Характеристики
| Артикул | D040-10235 |
|---|---|
| DN | 100 |
| PN | 10-16 |
| Тип присоединения | Межфланцевый |
| Тип управления | пневмопривод |
| Материал корпуса | Чугун |
| Запорный орган | Нержавеющая сталь AISI 304 |
| Уплотнение | EPDM |
| Температура | до 110 °C |
| Среда | сжатый воздух |
| Вес | 12.55 кг |
Технические характеристики
| Страна производитель | Россия |
|---|---|
| Тип задвижки | Шиберная |
| Серия | GVKR |
| Температура рабочей среды, max | 110 ℃ |
| Направление потока | Двустороннего действия |
| Ручной дублер | нет |
| Тип пневмопривода | двойного действия |
| Наличие пневмораспределителя | нет |
| Наличие концевых выключателей | есть |
| Наличие блока подготовки воздуха | нет |
| Максимальное рабочее давление Рр | 16 бар |
| Диаметр номинальный DN | 100 мм |
| Применение | водоснабжение, промышленность |
| Климатическое исполнение | У5 |
| Температура рабочей среды | от -30°С до +110°С |
| Управление | С пневмоприводом |
| Класс герметичности | A |
| Тип запорного органа | Шиберный |
| Модель арматуры | GVKR1331E-2W-Fb-2P |
| Наличие телескопического штока | нет |
| Наличие колонки управления | нет |
| Гарантия | 12 мес. |
| Срок службы | 15 лет |
| Конструкция | двойного действия |
| Модель пневмоцилиндра | SC 100x120 |
| Класс загрязненности | 6 по ГОСТ 17433-80 |
| Ход штока | 120 мм |
| Рабочий диапазон давления | 1-9 бар |
| Диапазон рабочих температур | от -5°С до +70°С |
| Давление воздуха | 16 бар |
| Тип действия | двойного действия |
Контактирующие детали
| body | чугун |
|---|---|
| disc | нержавеющая сталь 304 |
| seat | EPDM |
Описание
Задвижка шиберная DN.ru Ду100 PN16 WENZ двусторонняя, межфланцевая, шток - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом и индукционными датчиками LJ12A3-4-J/EZ 220В (GVKR1331E-2W-Fb-2P)
Рабочие среды: сжатый воздух.
