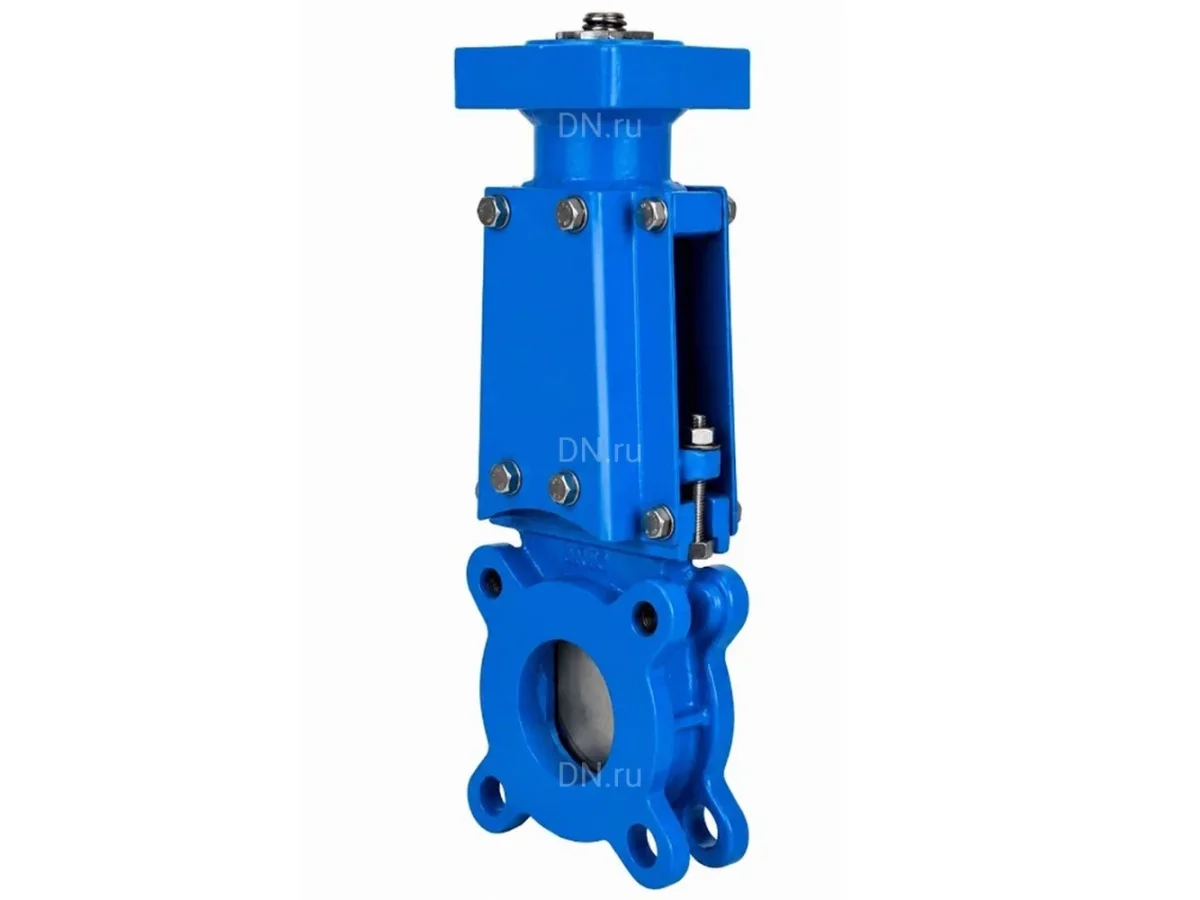

Задвижка шиберная DN.ru Ду200 PN10 WENZ двухсторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, 135Нм, ОСТ-фланец тип А (GVKR1331N-2W-Fb-ОСТ)
Задвижка шиберная DN.ru Ду200 Ру10 WENZ двухсторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, 135Нм, ОСТ-фланец тип А (GVKR1331N-2W-Fb-ОСТ). Характеристики, актуальная цена и подбор
Характеристики
| Артикул | D040-08615 |
|---|---|
| DN | 200 |
| PN | 10 |
| Тип присоединения | Межфланцевый |
| Тип управления | ручное |
| Материал корпуса | Чугун |
| Запорный орган | Нержавеющая сталь AISI 304 |
| Материал штока | Выдвижной |
| Уплотнение | NBR |
| Температура | до 100 °C |
| Среда | вода, щелочи, масла, нефтепродукты, гликоль, животные жиры |
| Вес | 26.5 кг |
Технические характеристики
| Страна производитель | Россия |
|---|---|
| Тип задвижки | Шиберная |
| Серия | GVKR |
| Температура рабочей среды, max | 100 ℃ |
| Конструкция шпинделя | выдвижной |
| Направление потока | Двустороннего действия |
| Наличие концевых выключателей | нет |
| Диаметр номинальный DN | 200 мм |
| Максимальное рабочее давление Рр | 10 бар |
| Количество болтовых отверстий на одном фланце | 6 шт |
| Диаметр болтовых отверстий на одном фланце | 23 мм |
| Применение | водоснабжение, промышленность |
| Климатическое исполнение | УХЛ 3.1, 4, 4.1, 4.2, 5 по ГОСТ 15150-69 |
| Температура рабочей среды | от -30°С до +100°С |
| Цвет | Синий |
| Присоединение | межфланцевое |
| Управление | голый шток |
| Класс герметичности | A |
| Тип запорного органа | шиберный |
| Наружный диаметр фланца | 340 мм |
| Межцентровое расстояние отверстий фланца | 295 мм |
| Диаметр соединительного выступа | 266 мм |
| Толщина фланца | 16 мм |
| Модель арматуры | GVKN1331N-2W-Fb-ОСТ |
| Крутящий момент на валу арматуры | 135 Нм |
| Тип присоединения по ОСТ | А |
| Наличие телескопического штока | нет |
| Наличие колонки управления | нет |
| Количество оборотов штурвала для открытия/закрытия задвижки | 60 |
| Ходовая резьба | 24х5 мм |
| Гарантия | 12 мес. |
| Срок службы | 10 лет |
Контактирующие детали
| body | чугун |
|---|---|
| disc | нержавеющая сталь 304 |
| seat | NBR |
| stem | выдвижной |
Описание
Задвижка шиберная DN.ru Ду200 PN10 WENZ двухсторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, 135Нм, ОСТ-фланец тип А (GVKR1331N-2W-Fb-ОСТ)
Рабочие среды: вода, щелочи, масла, нефтепродукты, гликоль, животные жиры.
Рабочие среды: вода, щелочи, масла, нефтепродукты, гликоль, животные жиры.
