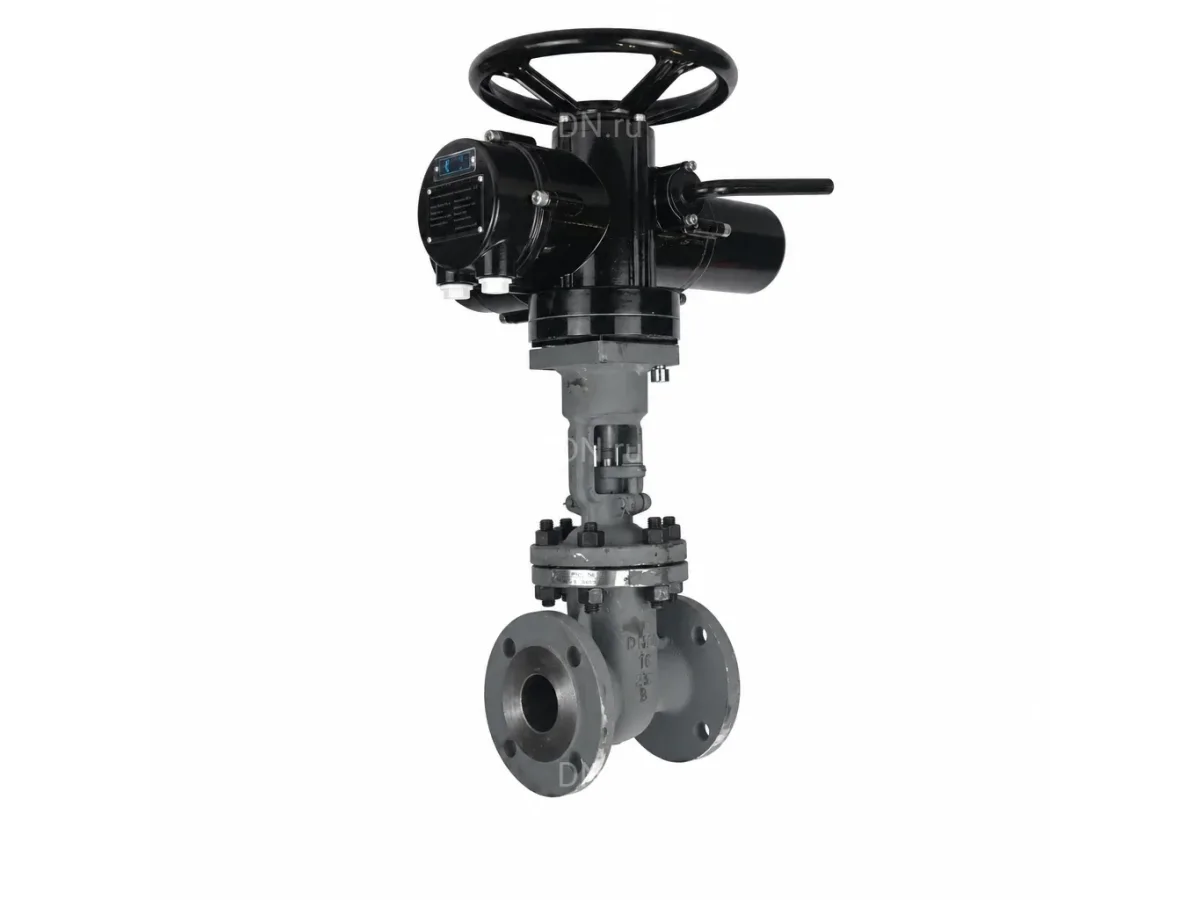

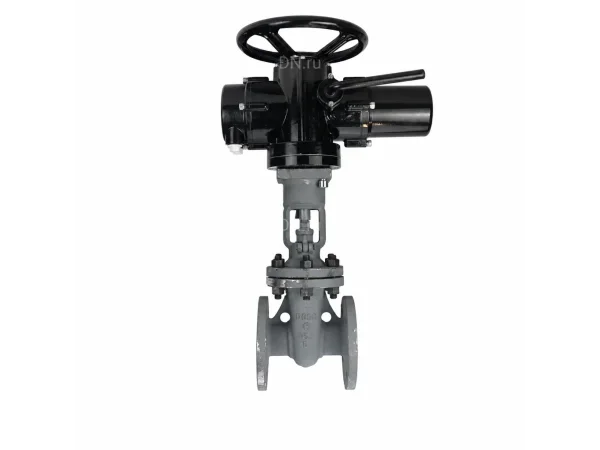

Задвижка клиновая 30с941нж DN.ru Ду300 PN16 GAIR фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, с электроприводом DN.ru MT-N-045M-O2-380VAC-У1 пятикулачковым (GVWR2121M-2W-F-ОСТ)
Задвижка клиновая 30с941нж DN.ru Ду300 Ру16 GAIR фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, с электроприводом DN.ru MT-N-045M-O2-380VAC-У1 пятикулачковым (GVWR2121M-2W-F-ОСТ). Характеристики, актуал
Характеристики
| Артикул | D040-08431 |
|---|---|
| DN | 300 |
| PN | 16 |
| Тип присоединения | Фланцевый |
| Тип управления | электропривод |
| Материал корпуса | Сталь 25Л |
| Запорный орган | Сталь 25Л наплавка Св.20Х13 |
| Материал штока | Выдвижной |
| Уплотнение | Металл |
| Температура | до 425 °C |
| Среда | вода, пар, нефтепродукты |
| Строительная длина | 500 мм |
| Вес | 63 кг |
Технические характеристики
| Страна производитель | Китай |
|---|---|
| Тип задвижки | Клиновая |
| Серия | GVWR |
| Температура рабочей среды, max | 425 ℃ |
| Напряжение питания | 380V/AC, 50Hz, 3 фазы |
| Конструкция шпинделя | выдвижной |
| Клин | необрезиненный |
| Ручной дублер | штурвал |
| Наличие моментной муфты | есть |
| Наличие концевых выключателей | есть |
| Взрывозащищенный корпус | нет |
| Модель арматуры | GVWR2121M-2W-F-ОСТ |
| Таблица фигур | 30с941нж |
| Материал запорного органа | сталь 25Л наплавка Св.20Х13 |
| Температура рабочей среды минимальная | от -29 °C |
| Температура рабочей среды максимальная | до +425 °C |
| Применение | водоснабжение, теплоснабжение |
| Количество болтовых отверстий на одном фланце | 12 шт |
| Диаметр болтовых отверстий на одном фланце | 26 мм |
| Тип присоединения по ОСТ | Б |
| Управление | С электроприводом |
| Класс герметичности | A |
| Крутящий момент | 300 Нм |
| Способ монтажа | вертикальный, горизонтальный |
| Наличие телескопического штока | нет |
| Наличие колонки управления | нет |
| Цвет | серый |
| Климатическое исполнение | У1 |
| Срок службы | 15 лет |
| Гарантия | 12 мес. |
| Модель привода | MT-N-045M-О2-380VAC-У1 |
| Тип электропривода | многооборотный |
| Тип двигателя | асинхронный |
| Наличие дублера | штурвал |
| Максимальный крутящий момент | 450 Нм |
| Частота вращения выходного вала | 18 об/мин |
| Передаточное отношение | 1:1 |
| Номинальный ток | 2.5 А |
| Мощность | 1.1 кВт |
| Кабельный ввод | водонепроницаемый G1/2 |
| Класс защиты корпуса | IP67 |
| Тип изоляции обмотки | F |
| Температура окружающей среды | от -30 до +70 °С |
| Влажность окружающей среды | ≤95% (25°С) |
| Средний ресурс | 5 000 циклов закрытие/открытие |
| Момент или усилие | 300 Нм |
| Питание | 380V/AC, 50Hz, 3 фазы |
| Присоединение | Фланцевый |
| Тип движения | многооборотный |
Контактирующие детали
| body | Сталь 25Л |
|---|---|
| disc | сталь 25Л наплавка Св.20Х13 |
| seat | Металл |
| stem | выдвижной |
Описание
Задвижка клиновая 30с941нж DN.ru Ду300 PN16 GAIR фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, с электроприводом DN.ru MT-N-045M-O2-380VAC-У1 пятикулачковым (GVWR2121M-2W-F-ОСТ)
Рабочие среды: вода, пар, нефтепродукты.
Рабочие среды: вода, пар, нефтепродукты.
