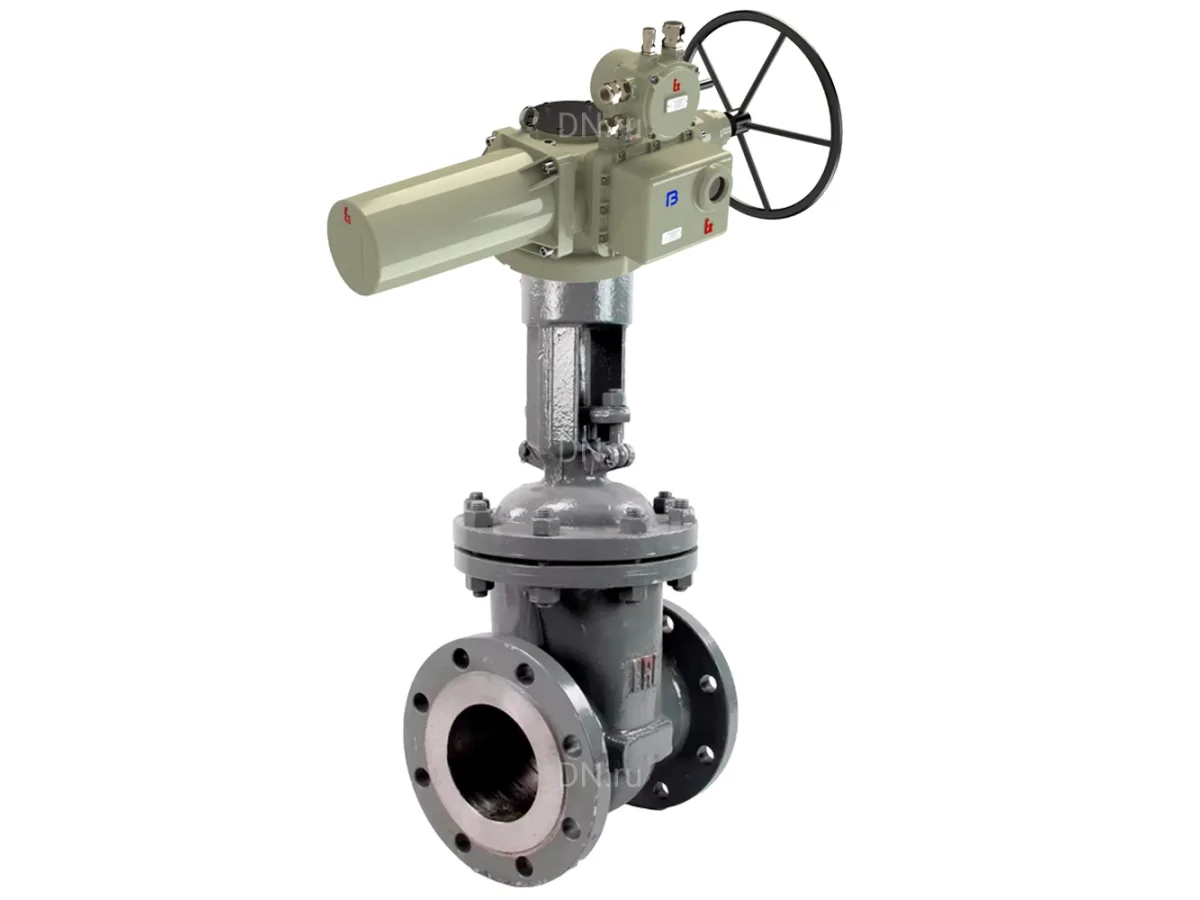

Задвижка клиновая 30с941нж DN.ru Ду300 PN16 GAIR фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, с взрывозащищенным электроприводом ГЗ-ВВ.600/24 380В (GVWR2121M-2W-F-ОСТ)
Задвижка клиновая 30с941нж DN.ru Ду300 PN16 GAIR фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, с взрывозащищенным электроприводом ГЗ-ВВ.600/24 380В (GVWR2121M-2W-F-ОСТ). Подбор и поставка: DN 300, PN 1
Характеристики
| Артикул | D040-08425 |
|---|---|
| DN | 300 |
| PN | 16 |
| Тип присоединения | Фланцевый |
| Тип управления | электропривод |
| Материал корпуса | Сталь 25Л |
| Запорный орган | Необрезиненный |
| Материал штока | Выдвижной |
| Уплотнение | Металл |
| Температура | до 425 °C |
| Строительная длина | 500 мм |
Технические характеристики
| Страна производитель | Россия |
|---|---|
| Тип задвижки | Клиновая |
| Серия | GVWR |
| Температура рабочей среды, max | 425 ℃ |
| Напряжение питания | 380В |
| Конструкция шпинделя | выдвижной |
| Клин | необрезиненный |
| Ручной дублер | штурвал |
| Наличие моментной муфты | Да |
| Наличие концевых выключателей | есть |
| Взрывозащищенный корпус | Да |
| Модель арматуры | GVWR2121M-2W-F-ОСТ |
| Таблица фигур | 30с941нж |
| Материал запорного органа | сталь 25Л наплавка Св.20Х13 |
| Температура рабочей среды минимальная | от -29 °C |
| Температура рабочей среды максимальная | до +425 °C |
| Применение | водоснабжение, теплоснабжение |
| Количество болтовых отверстий на одном фланце | 12 шт |
| Диаметр болтовых отверстий на одном фланце | 26 мм |
| Тип присоединения по ОСТ | В |
| Управление | С электроприводом |
| Класс герметичности | A |
| Крутящий момент | 600 Нм |
| Способ монтажа | вертикальный, горизонтальный |
| Наличие телескопического штока | нет |
| Наличие колонки управления | нет |
| Цвет | серый |
| Климатическое исполнение | У1 |
| Срок службы | 15 лет |
| Гарантия | 12 мес. |
| Модель привода | ГЗ-ВВ.600/24 380В |
| Тип электропривода | многооборотный |
| Частота вращения выходного вала | 24 об/мин |
| Номинальная мощность | 1.5 кВт |
| Номинальный ток | 5.7 А |
| Взрывозащита корпуса | есть |
| Момент или усилие | 600 Нм |
| Питание | 380В |
| Присоединение | Фланцевый |
| Тип движения | многооборотный |
Контактирующие детали
| body | Сталь 25Л |
|---|---|
| disc | необрезиненный |
| seat | Металл |
| stem | выдвижной |
Описание
Задвижка клиновая 30с941нж DN.ru Ду300 PN16 GAIR фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, с взрывозащищенным электроприводом ГЗ-ВВ.600/24 380В (GVWR2121M-2W-F-ОСТ)
FAQ
Какие параметры важны для подбора Задвижки с электроприводом?
Для первичного подбора нужны DN, PN, тип присоединения, тип управления, рабочая среда, температура и материалы контактирующих деталей.
Почему отдельно указаны материалы контактирующих деталей?
Корпус, запорный орган, седло и шток могут иметь разную химическую стойкость, поэтому их нельзя смешивать в одно поле.
