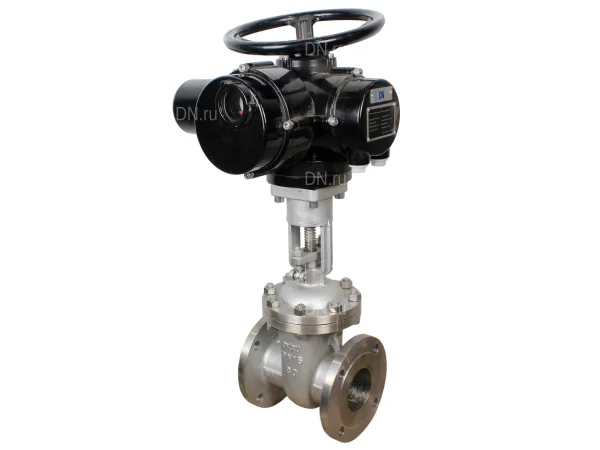

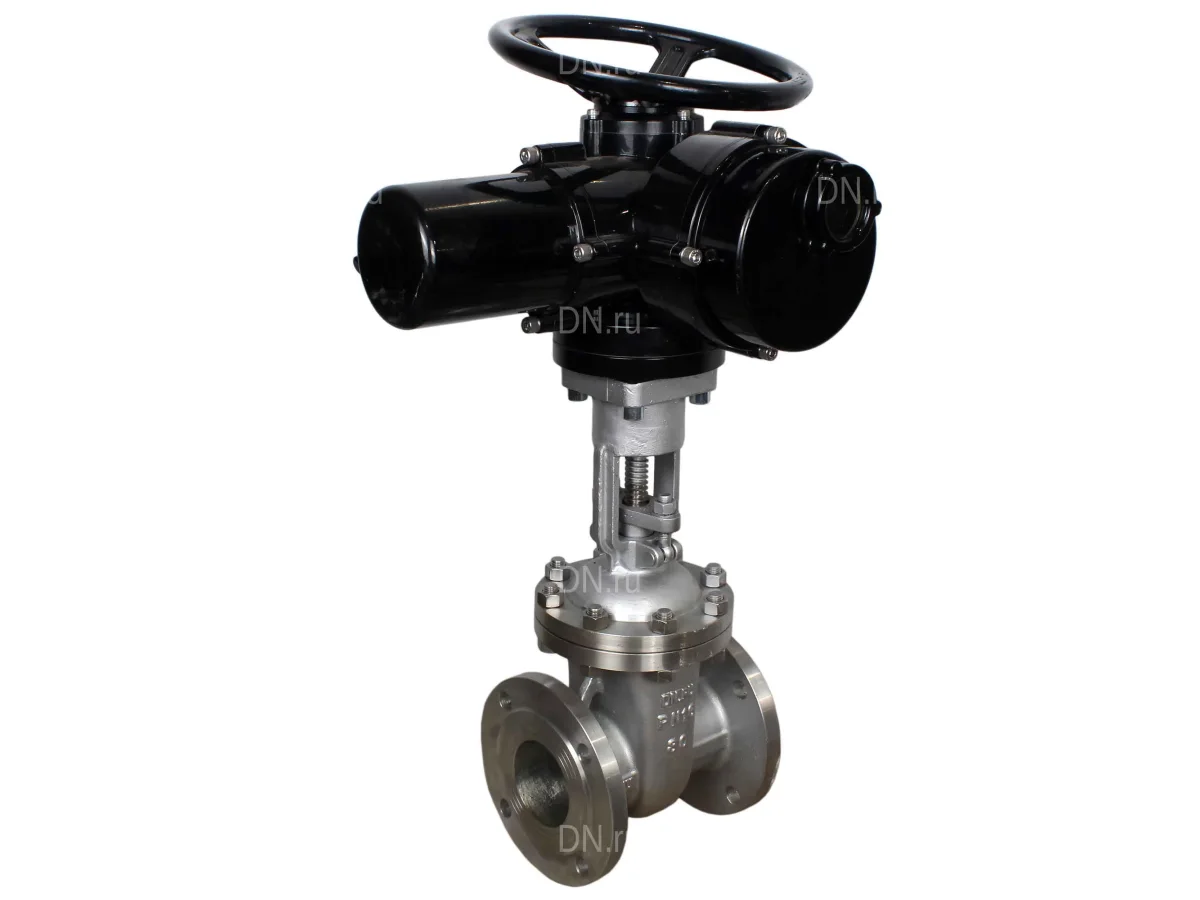

Задвижка клиновая 30нж964нж DN.ru Ду300 PN25 фланцевая, корпус - сталь 12Х18Н9ТЛ, материал клина - сталь WCB, уплотнение - металл, c ОСТ-фланцем, с электроприводом DN.ru MT-N-060M-O2-380VAC-У1 пятикулачковым (GVWR2434M-2W-F-ОСТ)
Задвижка клиновая 30нж964нж DN.ru Ду300 PN25 фланцевая, корпус - сталь 12Х18Н9ТЛ, материал клина - сталь WCB, уплотнение - металл, c ОСТ-фланцем, с электроприводом DN.ru MT-N-060M-O2-380VAC-У1 пятикулачковым (GVWR2434M-2W-F-ОСТ). Подбор и поставка: D
Характеристики
| Артикул | D040-08193 |
|---|---|
| DN | 300 |
| PN | 25 |
| Тип присоединения | Фланцевый |
| Тип управления | электропривод |
| Материал корпуса | Сталь 12Х18Н9ТЛ |
| Запорный орган | Двухдисковый |
| Материал штока | Выдвижной |
| Уплотнение | Металл |
| Температура | до 560 °C |
| Строительная длина | 500 мм |
Технические характеристики
| Страна производитель | Китай |
|---|---|
| Тип задвижки | Клиновая |
| Серия | GVWR |
| Температура рабочей среды, max | 560 ℃ |
| Напряжение питания | 380В |
| Конструкция шпинделя | выдвижной |
| Клин | двухдисковый |
| Ручной дублер | штурвал |
| Наличие моментной муфты | Да |
| Наличие концевых выключателей | есть |
| Взрывозащищенный корпус | нет |
| Степень защиты корпуса | IP67 |
| Модель арматуры | 30нж964нж |
| Номинальное давление PN | 25 бар |
| Номинальный диаметр | 300 мм |
| Вид уплотнения | двустороннее |
| Применение | водоснабжение, теплоснабжение, пароснабжение |
| Температура рабочей среды | от -30°С до +560°С |
| Цвет | серый |
| Способ монтажа | вертикальный |
| Крутящий момент на валу арматуры | 545 Нм |
| Тип присоединения по ОСТ | В |
| Наличие телескопического штока | нет |
| Наличие колонки управления | нет |
| Гарантия | 1 г |
| Вес запорной арматуры | 265 кг |
| Вес набора | 330.2 кг |
| Тип электропривода | Многооборотный |
| Модель электропривода | MT-N-060M-O2-380VAC-У1 |
| Частота вращения выходного вала | 18 об/мин |
| Температура окружающей среды | от -30°С до +70°С |
| Крутящий момент | 600 Нм |
| Взрывозащита корпуса | нет |
| Датчик обратной связи | Концевые выключатели |
| Номинальный ток | 3.2 А |
| Номинальная мощность | 1500 Вт |
| Момент или усилие | 545 Нм |
| Обратная связь | Концевые выключатели |
| Питание | 380В |
| Присоединение | Фланцевый |
| Тип движения | Многооборотный |
| Управление | электро |
Контактирующие детали
| body | Сталь 12Х18Н9ТЛ |
|---|---|
| disc | двухдисковый |
| seat | Металл |
| stem | выдвижной |
Описание
Задвижка клиновая 30нж964нж DN.ru Ду300 PN25 фланцевая, корпус - сталь 12Х18Н9ТЛ, материал клина - сталь WCB, уплотнение - металл, c ОСТ-фланцем, с электроприводом DN.ru MT-N-060M-O2-380VAC-У1 пятикулачковым (GVWR2434M-2W-F-ОСТ)
FAQ
Какие параметры важны для подбора Задвижки с электроприводом?
Для первичного подбора нужны DN, PN, тип присоединения, тип управления, рабочая среда, температура и материалы контактирующих деталей.
Почему отдельно указаны материалы контактирующих деталей?
Корпус, запорный орган, седло и шток могут иметь разную химическую стойкость, поэтому их нельзя смешивать в одно поле.
