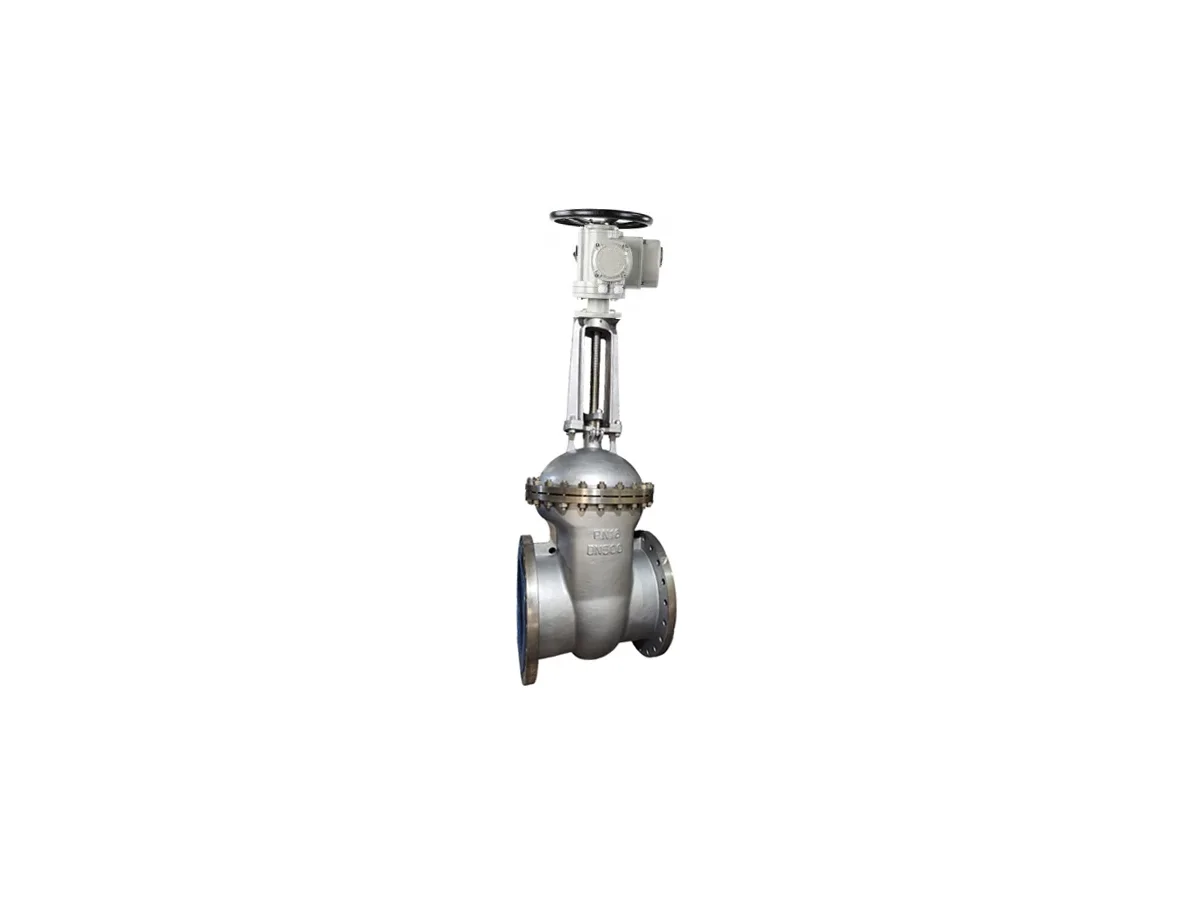

Задвижка клиновая 30нж941нж DN.ru Ду300 PN16 фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - металл, c ОСТ-фланцем, голым шпинделем, с электроприводом DN.ru MT-N-045EM-O2-380VAC-У1 380В (GVWR2434M-2W-F-ОСТ)
Задвижка клиновая 30нж941нж DN.ru Ду300 PN16 фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - металл, c ОСТ-фланцем, голым шпинделем, с электроприводом DN.ru MT-N-045EM-O2-380VAC-У1 380В (GVWR2434M-2W-F-О
Характеристики
| Артикул | D040-08180 |
|---|---|
| DN | 300 |
| PN | 16 |
| Тип присоединения | Фланцевый |
| Тип управления | электропривод |
| Материал корпуса | Нержавеющая сталь |
| Запорный орган | Двухдисковый |
| Материал штока | Выдвижной |
| Уплотнение | Металл |
| Температура | до 560 °C |
| Строительная длина | 500 мм |
Технические характеристики
| Страна производитель | Китай |
|---|---|
| Тип задвижки | Клиновая |
| Серия | GVWR |
| Температура рабочей среды, max | 560 ℃ |
| Напряжение питания | 380В |
| Конструкция шпинделя | выдвижной |
| Клин | двухдисковый |
| Ручной дублер | штурвал |
| Наличие моментной муфты | нет |
| Наличие концевых выключателей | есть |
| Взрывозащищенный корпус | нет |
| Модель арматуры | GVWR2434M-2W-F-ОСТ |
| Таблица фигур | 30нж941нж |
| Материал запорного органа | Сталь WCB+D507MO |
| Температура рабочей среды минимальная | от -30 °C |
| Температура рабочей среды максимальная | до +560 °C |
| Применение | водоснабжение, теплоснабжение |
| Количество болтовых отверстий на одном фланце | 12 шт |
| Диаметр болтовых отверстий на одном фланце | 25 мм |
| Тип присоединения по ОСТ | Б |
| Управление | С электроприводом |
| Крутящий момент | 450 Нм |
| Способ монтажа | вертикальный |
| Наличие Т-образного ключа | нет |
| Наличие телескопического штока | нет |
| Наличие опорной плиты под ковер | нет |
| Наличие ковера | нет |
| Наличие колонки управления | нет |
| Цвет | Светло-серый |
| Срок службы | 15 лет |
| Гарантия | 12 мес. |
| Модель привода | MT-N-045EM-02-380VAC-У1 |
| Тип электропривода | многооборотный |
| Тип ОСТ фланца | Б |
| Степень защиты корпуса | IP65 |
| Мощность электродвигателя | 1.1 кВт |
| Скорость | 24 об./мин. |
| Максимальное число оборотов привода | 50 |
| Температура окружающей среды | от -28 до +60 °C |
| Температура срабатывания внутренней тепловой защиты | +90 °C |
| Наличие дублера | штурвал |
| Наличие моментных выключателей | есть |
| Момент или усилие | 450 Нм |
| Питание | 380В |
| Присоединение | Фланцевый |
| Тип движения | многооборотный |
Контактирующие детали
| body | нержавеющая сталь |
|---|---|
| disc | двухдисковый |
| seat | Металл |
| stem | выдвижной |
Описание
Задвижка клиновая 30нж941нж DN.ru Ду300 PN16 фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - металл, c ОСТ-фланцем, голым шпинделем, с электроприводом DN.ru MT-N-045EM-O2-380VAC-У1 380В (GVWR2434M-2W-F-ОСТ)
FAQ
Какие параметры важны для подбора Задвижки с электроприводом?
Для первичного подбора нужны DN, PN, тип присоединения, тип управления, рабочая среда, температура и материалы контактирующих деталей.
Почему отдельно указаны материалы контактирующих деталей?
Корпус, запорный орган, седло и шток могут иметь разную химическую стойкость, поэтому их нельзя смешивать в одно поле.
